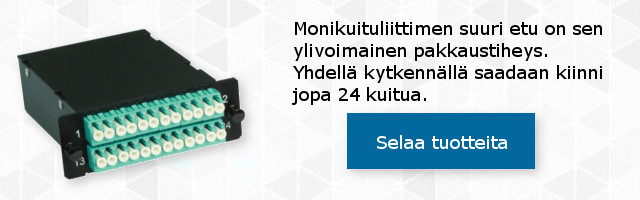

MPO eli Multi-fiber Push On on monikuituliitin, jota hyödynnetään datakeskuksissa sekä sisäverkkokaapeloinneissa. MPO mahdollistaa usean kuidun (8,12 tai 24 kuitua) nopean liitoksen datakaappien välille. Joskus puhutaan myös MTP-liittimestä, joka on US Conec -yhtiön tavaramerkki – MPO- ja MTP-liitin on siis samanlainen. Monikuituliittimen suuri etu on sen ylivoimainen pakkaustiheys esimerkiksi tavalliseen LC- tai SC-liittimeen verrattuna; yhdellä kytkennällä saadaan kiinni jopa 24 kuitua.
MPO on määritelty IEC-61754-7 standardissa.
MPO käyttötarkoitus
MPO-kuituliitintä käytetään yleisimmin 40 Gbit eli 4×10 Gbit (QSFP) ja 100 Gbit eli 10×10 Gbit (CFP) yhteyksissä. MPO on käytössä muun muassa konesaleissa ja esimerkiksi yliopistojen ja operaattorien sisäverkkokaapeloinneissa. Monikuituliittimen pakkaustiheys on ylivoimainen tavalliseen LC- tai SC-liittimeen verrattuna.
MPO on pienikokoinen, joten 19” atk-kaapissa monikuituliitin säästää myös huomattavasti tilaa. Laitekaappien suunnittelussa varaudutaan kasvaviin kuitumääriin, jotka voivat olla jopa 1600-3200 kuitua. MPO:ta voidaan käyttää sekä yksimuoto- ja monimuotokaapelointiin.
MPO -käyttötapa
Paneeli
Moduuli
Trunk-kaapeli
Fanout-kaapeli
Adapteri
MPO-kuituyhteyteen tarvitaan vähintään paneeli, MPO/LC-moduuli ja kytkentäkaapeli. Paneeliin asennetaan MPO/LC-moduuli, johon kytketään Trunk-kaapeli tai Fanout-kaapeli. MPO-moduulissa on 8,12 tai 24 LC-liitintä (MM tai SM). Moduuli kiinnitetään 19″ MPO-paneeliin eli asennusrautaan (1U). Yhteen paneeliin voidaan asentaa esimerkiksi 4 kpl MPO-moduuleita eli maksimissaan 96 kuitua. Moduulia käytetään valmiin MPO-kaapelin päättämiseen.
MPO-verkon vaimennus mitataan joko perinteisellä tehomittaparilla MPO/LC-moduulin LC-liittimistä tai vaihtoehtoisesti suoraan MPO-liittimestä MPO-tehomittaparillla. MPO-liittimien polariteetti on myös syytä varmentaa samalla. Tehomittapari mittaa kunkin kuidun erikseen ja ilmoittaa yksittäisten kuitujen vaimennuksen. Mittari on helppokäyttöinen, nopea ja mittaustulos tarkka. Mittari toimii sekä yksimuoto- että monimuotokuiduilla.
MPO-polariteetti
MPO-moduulia hankittaessa on erityisen tärkeää tietää Trunk-kaapelin polariteetti. TIA 568b.1-7 standardi määrittelee A, B ja C -tyyppiset MPO-liittimen polariteetit. Yleisimmin käytettävä kytkentämalli on A, jossa liittimen 1-kuitu menee 1-kuituun kummassakin päässä. MPO-polariteetteja eli kytkentämalleja ovat:
A eli suora kytkentä: 12-kuituisen liittimen 1-kuitu menee 1-kuituun kummassakin päässä.
B eli käänteinen kytkentä (reversed): 12-kuituisen liittimen 1-kuitu menee 12-kuituun toisessa päässä.
C eli parit ristiin kytkentä: 12-kuituisen liittimen kukin pari kytketään ristiin, 1-kuitu menee 2-kuituun ja 3-kuitu menee 4-kuituun ja niin edelleen.
Kuituyhteyksien nopeudet kasvavat jatkuvasti
Konesalien kuituyhteyksiltä vaaditaan nykyään yhä enemmän ja enemmän. Nopeudet kasvavat ja tuotteet kehittyvät. Viime aikoihin asti 10 Gbit/s yhteys oli huippunopea, nykyään 40 Gbit/s ja 100 Gbit/s yhteydet yleistyvät nopeasti. Multifiber Push On eli MPO on näiden uusien nopeiden kuituverkkojen yleisin liitinratkaisu. MPO on kompakti ja soveltuu jopa 100 Gbit/s nopeuksille.
