Reaaliaikainen spektrianalysaattori – kustannustehokkaaseen hintaan

Tektronix tuotevalikoimassa on useita EMI/EMC-mittauksissa tarvittavia vastaanottimia eli spektrianalysaattoreita, jotka voidaan varustaa CISPR-standardin mukaisilla quasi-peak (QP) -ilmaisimilla. Realiaikaspektreissä on monipuolisia toimintoja häiriöiden nappaamiseen ja vikatilanteen tallentamiseen.

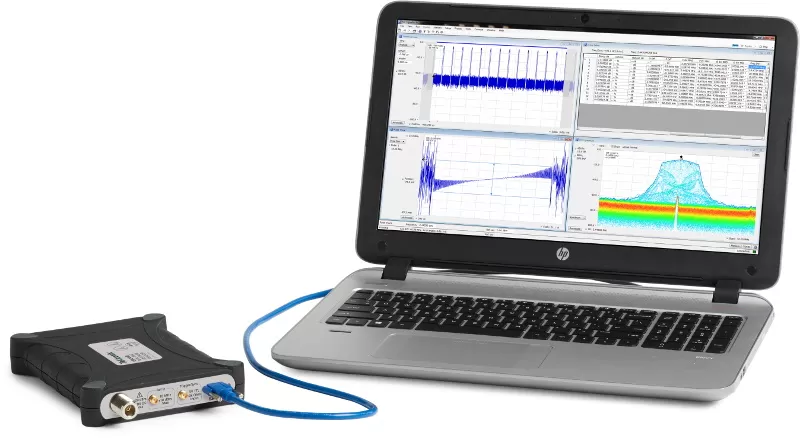

Tektronixin RSA306B on erittäin kompakti ja pieni (600g) spektri, joka mahtuu käteen, laukkuun, vyölle tai vaikkapa taskuun. Se kattaa taajuusalueen 9kHz – 6.2GHz.

Tektronix RSA306 USB on tehokkain pikkuspektri langattomien verkkojen kanssa työskenteleville; olipa sitten kysymyksessä suunnittelu, vianetsintä tai asennus.

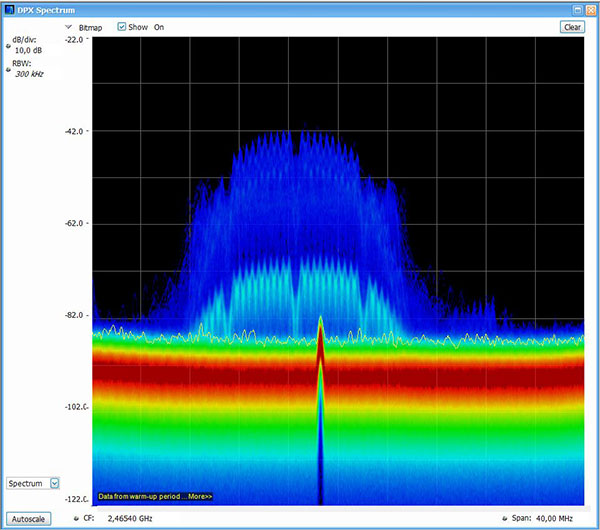

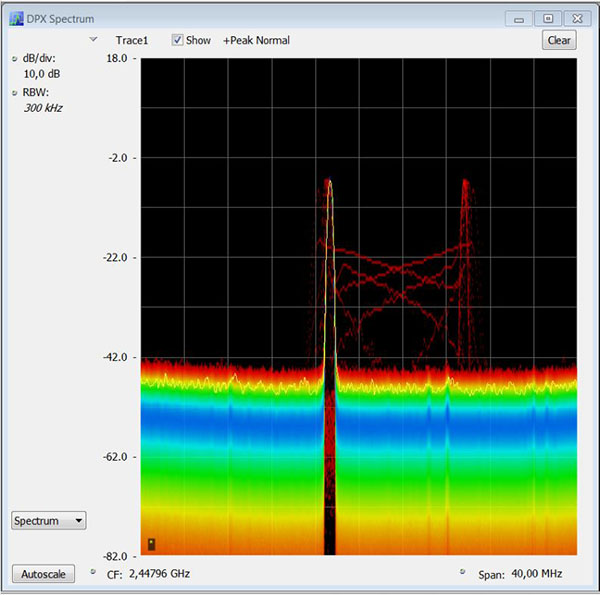

Nämä spektrit ova tavallisia spektrejä parempia, sillä ne eivät ole hitaita pyyhkäiseviä spektrejä vaan realiaikaisia. Realiaikainen spektri on paras RF-häiriöiden näyttämiseksi, sillä se havaitsee helposti satunnaiset RF-häiriöt, toisin kuin perinteiset spektrit, jotka edellyttävät jatkuvaa signaalia. Realiaikakainen spektri näkee myös eri aikaan samalla taajuudella olevat signaalit, joita perinteinen spektri ei voi erottaa. Vianhakuun ei tarvita toista laitetta.

Toinen suosittu sovellus on EMI-häiriöiden metsästys, jota varten lisävarusteena on saatavilla lähikentän probet. Kevyeen hintaan kuuluu SignalVu PC -ohjelmisto. Liityntä tapahtuu USB3-väylän kautta ja PC toimii ohjaimena ja näyttönä. Asetukset ja spektrit voidaan myös tallentaa PC:lle. Lisävarusteena ohjelmistoon voidaan ostaa sovelluskohtaisia mittauksia AM/FM/PM, asettumisaika, yleistyyppinen modulointi, laajennettu pulssianalyysi, OFDM, WLAN 802.11a/b/g/j/p, WLAN 802.11n, WLAN 802.11ac, Bluetooth, kentänvoimakkuusmittaus kartalla, nauhoitettujen tallenteiden toisto, realiaikainen yhteys MDO4000B-sarjan skooppeihin WLAN-mittauksiin.
