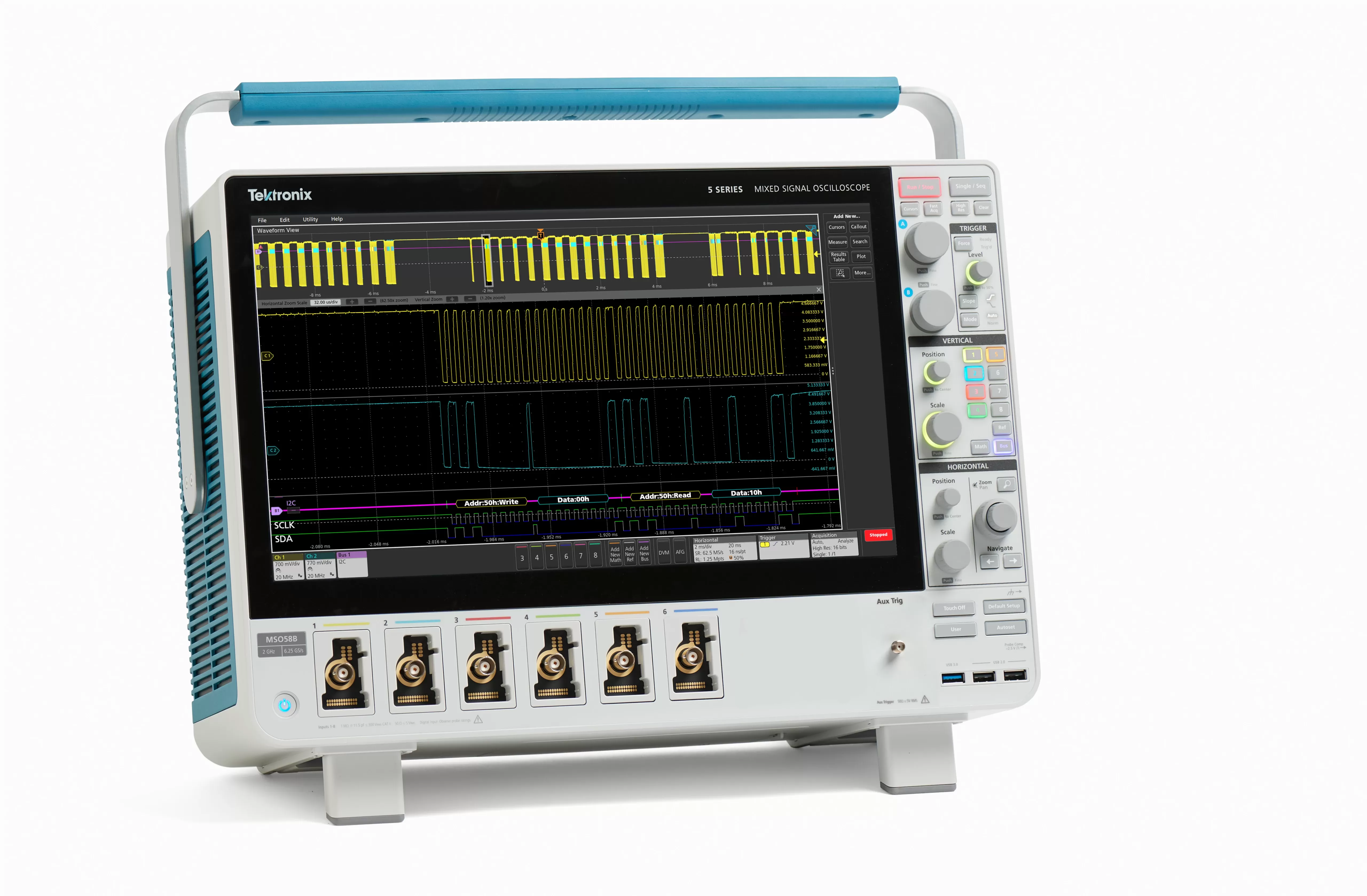

Tektronix MSO56, 5 Series Mixed Signal Oscilloscope, 6 FlexChannels

Tuotekoodi: MSO56B

5B Series Mixed Signal Oscilloscope, 6 FlexChannels with 62.5M record length, 1-year warranty, Certificate of Traceable Calibration Standard

Mikäli tuotteella ei ole näkyvissä hintaa, pyydä tarjous.

Uusi Tektronix MSO -skooppiperhe on nyt julkaistu!
Täysin uudenlainen skooppisarja, johon kaikkia muita skooppeja tullaan vertaamaan.
– valtava HD-näyttö – 15.6″
– FlexChannel – uudenlaiset skooppikanavat
– 4-,6- tai 8-kanavaa
– vapaa käyttöjärjestelmän valinta
– turvallinen hankinta – voidaan päivittää.

  • Tuotekoodi: MSO56B
  • Kampanja9: 1

Uuden sukupolven Tektronix 5-sarjan B MSO -oskilloskooppi

Uuden sukupolven Tektronix 5-sarjan B MSO -oskilloskooppi yhdistää markkinoiden suurimman 15,6” HD-kosketusnäytön, innovatiivisen FlexChannel-teknologian ja 12-bitin A/D-muuntimen, joka tarjoaa jopa 16-bittisen resoluution. Tämä edistyksellinen laite takaa tarkan ja monipuolisen signaalimittauksen, tehden analysoinnista nopeampaa ja intuitiivisempaa kuin koskaan.



Valtava HD näyttö – 15,6″

Oskilloskoopin perustarkoitus on näyttää sähköinen signaali tarkasti ja siksi uudet Tektronix 5-sarjan B MSO -skooppit sopivat tähän parhaiten. Kosketusnäyttö on 15,6" tuumaa eli lähes 40cm – markkinoiden suurin.

Uusi 5-sarjan B MSO -skoopi on alusta pitäen suunniteltu käytettäväksi näytöltä ja siksi ne on varustettu tarkalla 1920 x 1080 pisteen HD-näytöllä.

Nähtyäsi sen kerran – rupeat kyllä hymyilemään muiden skooppien pienille ja karkeille näytöille.



FlexChannel – uudenlaiset skooppikanavat

Uuden teknologian ansiosta käyttäjä itse voi määrätä miten sisääntulo- kanavaa käytetään: onko se analoginen vaiko digitaalinen – sinä päätät.

Käyttö on äärettömän helppoa, sillä valinta tapahtuu probella – analogiamittauksiin analogiaprobe ja digitaalisigneeleille digitaaliprobe. Tämän voit tehdä mille tahansa kanavalle tai vaikka kaikille.

Huomaa että probevalinta ei vaikuta näytteenottonopeuteen, kuten kaikissa muissa ns. MSO-skoopeissa käy digitaalikanavia käytettäessä. Valinta on sinun.



4–,6- tai 8-kanavaa

Tektronix 5-sarjan B MSO -perhe pitää sisällään useita malleja, jotka eroavat vain kanavamäärältään ja kaistaleveydeltään. FlexChannel teknologian ansiosta kanavia voidaan käyttää sekä analogia- että digitaalisignaaleiden mittauksiin.



12bit A/D muunnin - HiRes 16bit

Näissä uusissa skoopeissa käytetään 12bit A/D-muunninta, jonka erottelukyky on 16x parempi kuin perinteisillä skoopeilla, joissa on 8-bit A/D -muuntimet.

Erinonomainen A/D-muuntimen erottelukyky yhdistettynä erittäin tarkkaan HD-näyttöön takaavat sen, että näet oikeasti ne pienen pienet yksityiskohdat, jotka muilla skoopeilla jäävät näkymättä.

Uusi HiRes-näytteenottotekniikka mahdollistaa jopa 16bit erottlelukyvyn = yli 65 000 tasoa! Skoopissa!



Tehokkaampi Visuaalinen Triggeri

Tektronix 5-sarjan B MSO -skooppi on varustettu uudella ja erittäin monipuolisella "Visuaalisella Triggerillä", jonka käyttäjä itse piirtää kuvaruudulle. Piirrettäviä alueita voi olla useita kymmeniä. Tämän jälkeen alueille kerrotaan missä alueilla signaali täytyy / tai ei saa olla. Lisäksi alueet voidaan yhdistää toisiinsa myös loogisilla ehdoilla.

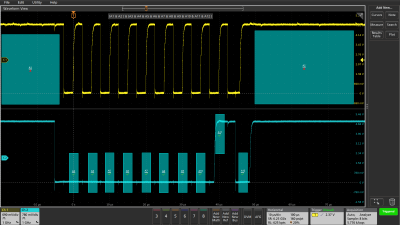

Kuva 1. Tektronix 5-sarjan MSO Visual Trigger – monikanavainen ehto.

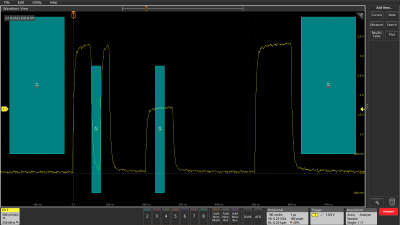

Kuva 2. Tektronix 5-sarjan MSO Visual Trigger

Vapaa käyttöjärjestelmän valinta

Tektronix ei pakota sinua käyttämään Windows- tai Linux -käyttöjärjestelmää, vaan voit itse valita sen mieltymyksesi tai käyttötarpeesi mukaan.

  • Valitse Linux, kun haluat suljetun käyttöjärjestelmän.
  • Valitse Windows, kun haluat avoimen käyttöjärjestelmän, johon voi laittaa muita Windows ympäristössä toimivia ohjelmia. Skoopin käytössä ei ole eroja käyttöjärjestelmien välillä.



Sisäinen 50MHz generaattori

Kaikki 5-sarjan B MSO -skooppit voidaan lisävarusteena varustaa 50MHz funktio-/ vapaan aaltomuodon generaattorilla. Näin se säästää kätevästi pöytätilaa ja on aina käytettävissä. Vakiosignaaleiden lisäksi voit myös helposti luoda omia signaaleita tai kaapata ne skooppikanavasta.



Turvallinen hankinta

Tektronix 5-sarjan MSO on turvallinen hankinta, koska sitä voidaan helposti päivitää myös jälkikäteen.  Siten se muuntuu helposti aina tilanteesi mukaan – nyt ja tulevaisuudessa.



Tektronix 5-sarjan B MSO mallit:

Malli MSO54B MSO56B MSO58B
Flex-kanavia

4

6

8

Analogiakanavia

4

6

8

Digitaalikanavia 32 48 64
Kaistanleveys 350MHz, 500MHz, 1GHz, 2GHz
Näytteenottonopeus

6,25Gs/s kaikilla analogiakanavilla samanaikaisesti

6,25Gs/s kaikilla digitaalikanavilla samanaikaisesti

A/D 12bit / 16bit Hi-Res
Muistin pituus

62,5Mb kaikilla kanavilla samanaikasesti, lisävarusteena 125Mb kaikilla kanavilla samanaikaisesti
