Tektronix MDO34, Mixed Domain Oscilloscope
Tuotekoodi: MDO34
Mikäli tuotteella ei ole näkyvissä hintaa, pyydä tarjous.
- 100MHz, 200MHz, 350MHz, 500MHz ja 1GHz
- 11.6” HD-näyttö (1920 x 1080)
- suurin näytteenottonopeus 5Gs/s
- muistia 10Mb / kanava
- sisäinen AITO spektrianalysaattori.
Kampanja: ostaessasi Tektronix MDO3X-sarjan oskilloskoopin, saat taajuuskaistan tasonkorotuksen, 16-kanavaisen digitaaliproben, funktiogeneraattorin sekä laajan ohjelmistopaketin kaupan päälle!
- Tuotekoodi: MDO34
- Kampanja6: 1
Suurinäyttöinen MDO-oskilloskooppi
Tektronixin 3-sarjan MDO -oskilloskoopissa on iso kosketusnäyttö, joka tekee käytöstä helppoa ja miellyttävää. MDO-oskilloskoopit hyödyntävät 5- ja 6-sarjan uraauurtavaa teknologiaa ja hyväksi havaittuja ominaisuuksia.

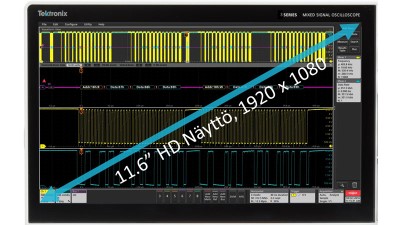

Valtava HD näyttö – 11.6″
Oskilloskoopin perustarkoitus on näyttää sähköinen signaali tarkasti ja selkeästi. Uudet Tektronix 3-sarjan MDO -skoopit sopivat tähän parhaiten, sillä niissä on luokkansa suurin kosketusnäyttö – 11,6” eli yli 29 cm.
Uusi 3-sarjan MDO -skooppi on alusta pitäen suunniteltu käytettäväksi kuvaruudulta, ja siksi se on varustettu tarkalla 1920 x 1080 pisteen HD-näytöllä.
Nähtyäsi sen kerran – rupeat kyllä hymyilemään muiden skooppien pienille ja karkeille näytöille. Monissa muissa skooppIessa itse aaltomuodoille varattu alue on yllättävän pieni, sillä näytön ala- ja sivureunat on varattu kiinteille valikko- ym. toiminnoille.

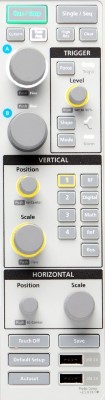

Selkeä etupaneeli – Helppokäyttöisempi
Perinteisiä käyttökytkimiä ei ole unohdettu, vaan ne ovat helposti käytettävissä selkeässä etupaneelissa. Se ei ole mikään nappulaviidakko, vaan yksinkertaisen selkeä ja siksi niin tehokas.
Skoopin käyttö on suunniteltu mahdollisimman helppokäyttöiseksi, joten sitä voidaan käyttää hyvällä tuntumalla olevalta kosketusnäytöltä, etupaneelista, USB-väylään liitetyltä hiirellä sekä Ethernet-portilla toiselta tietokoneelta tutun selaimen kautta.
Eri käyttötapoja voidaan myös käyttää sekaisin – ihan oman tottumuksen mukaan – mikä tuntuu luontevammalta.
Laitteen käyttö on suunniteltu niin, että mitään syviä valikoita ei tarvita ja valikko voidaan poistaa näytöstä koskettamalla valikon ulkopuolista aluetta.
Etupaneelin säätimet vaihtavat väriä automaattisesti säädettävän kanavan mukaan. Tällöin useampia samaa toimintaa tekeviä säätimiä ei enää tarvita ja näin etupaneelista näkee heti mihin säätimet vaikuttavat.
Myös Triggerin säädin vaihtaa väriä liipaisulähteen mukaan!
Moderni ja entistä tehokkaampi etupaneeli tekee laitteen käytöstä helpon ja miellyttävän.
2- ja 4-kanavaisia skooppeja
Uudessa tuoteperheessä on yhteensä 10 skooppia, alkaen 2-kanavaisesta 100MHz ja yltäen aina 4-kanavaisena 1GHz asti. Kaistaleveyttä sekä kaikkia muita toimintoja voidaan myös päivittää jälkikäteen kanavamäärää lukuun ottamatta.
Skooppeihin voidaan lisävarusteena laittaa myös 16-kanavainen logiikkaprobe, jonka liityntä on kätevästi suoraan etupaneelissa.
Fast Acq – Pikatiedonkeruu
Fast Acq eli Pikatiedonkeruu on vika- ja häiriö metsästyksen tärkein työkalu. Sen ansiosta skooppi mittaa jopa >280 000 aaltomuotoa sekunnissa. Nopean tiedonkeruun ansiosta on todennäköisempää, että skooppi mittaa juuri silloin, kun satunnainen häiriö esiintyy. Näin kertahäiriö/poikkeamat jäävät näkyviin näytölle. Eri värit kuvastavat signaalin esiintymistiheyttä: esimerkiksi sininen väri ilmaisee, että ilmiö toistuu/esiintyy harvoin.
Pikatiedonkeruu voi olla päällä niin kauan kun halutaan, sillä ei täyty kuten pitkä muisti.
Kun häiriöt on saatu näkyviin, tiedämme miten siihen voidaan trigata.
Suorita häiriönmetsästys aina Fast Acq – Pikatiedonkeruulla, sillä sen toimintanäppäin on suoraan etupaneelissa.
AITO Spektrianalysaattori – 3GHz mittauskaista
Tektronix 3-sarjan MDO -skoopit voidaan varustaa myös sisäisellä aidolla spektrianalysaattorilla, jolla on oma RF-sisääntulonsa (N-liitin). Spektrianlysaattorin taajuusalueet ovat 9kHz - 1GHz tai 9kHz - 3GHz, mittauskaistan ollessa joko 1GHz tai 3GHz, joten se on huomattavasti laajempi kuin yleensä spektrianalysaattoreissa, joissa se on tyypillisesti 5MHz, 10MHz, 20MHz tai 100MHz.
Tehokas Triggeri – 125 vaihtoehtoa
Tektronix 3-sarjan MDO on varustettu tehokkaalla ja monipuolisella Triggerillä. Sarjaväylän analysointioption mukana tulee myös kyseisen sarjaväylän triggeri, jolla voidaan trigata mm. haluttuun dataan, osoitteeseen, tai muihin yhdistelmiin. Monipuolisten pulssi- ja jännitetriggereiden lisäksi. Yhteensä eri triggereitä on yli 125!

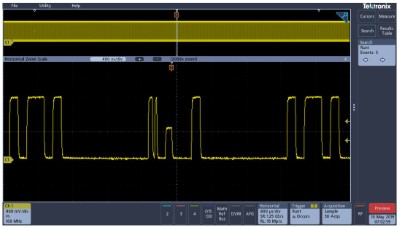

Search – Aaltoetsivä
Tektronix 3-sarjan MDO:ssa on vakiona pitkä 100M muisti/ jokainen kanava. Pitkästä muistista yksittäisen tiedon etsintä on aikavievää ja hankalaa. Tämän vuoksi 3 -Series skoopissa on vakiona Aaltoetsivä, joka etsii pitkästä muistista halutut ilmiöt ja merkkaa ne.
AFG – Sisäinen signaaligeneraattori, 50MHz
Tektronix 3-sarjan MDO skooppi voidaan varustaa myös sisäisällä vapaan aaltomuodon generaattorilla. On kätevää, kun signaalilähde on skoopissa, eikä se tarvitse lisätilaa pöydältä. Generaattorilla voidaan tehdä perusaaltomuodot sekä lisätä niihin vaikkapa kohinaa, jolloin on helppo selvittää testattavan laitteen toimintarajat häiriötilanteissa. Lisäksi skoopilla mitatut signaalit voidaan kopioida suoraan generaattoriin ja toistaa niitä sellaisenaan tai muokattuna.
Maksuttomalla ArbExpress-ohjelmalla voidaan luoda omassa PC:ssä signaaleita mm. signaalikirjastosta, matemaattisella kaavalla tai vaikkapa hiirellä piirtämällä.
Tektronix 3-sarjan esittely
Tektronix 3-sarjan laajenee päivityksillä
Tektronix 3-sarjan suorituskykyä ja mittaustehokkuutta
Tektronix 3-sarjan sisäinen AITO-spektrianalysaattori
Tektronix 3-sarjan MDO mallit:
Malli | MDO32 | MDO34 |
Analogiakanavia |
2 |
4 |
Digitaalikanavia, max |
16 |
16 |
Kaistanleveys | 100MHz, 200MHz, 350MHz, 500MHz, 1GHz | |
Näytteenottonopeus | 2.5Gs/s - 5Gs/s mallista riippuen | |
A/D | 8bit / 11bit Hi-Res | |
Muistin pituus |
Vakiona 10 Mb, kaikilla kanavilla samanaikaisesti |
|
Näyttö | 11,6” (295mm) HD, resoluutio 1920 x 1080 kosketusnäyttö | |
Tuetut probet |
passiiviset probet, aktiivi (FET) probet, differentiaaliprobet, logiikkaprobet, suurjänniteprobet, virtaprobet ja optisesti erotetut probet |
