TriMode-probe 4GHz, 6GHz ja 8GHz – enemmän kuin pelkkä differentiaaliprobe

Tektronix P7700 -sarja on erittäin suorituskykyinen probe, joka on suunniteltu käytettäväksi nopeiden reaaliaikaisten skooppien kanssa. Liitettävyydeltään ne tarjoavat nykyaikaista teknologiaa, kuten esim. juotettavat ja helposti vaihdettavat mittapäät, joissa sisääntulon puskurivahvistin on aivan mittapään kärjessä (2 mm) eikä proben rungossa kuten aiemman tekniikan probeissa. Näin toteutettuna saadaan paras mahdollinen signaalin siirto mittauskohteesta skoopille.

Tektronix TriMode -probella voidaan mitata:

• Differentiaaliset signaalit
• Single-end-signaalit
• Yhteismuotoiset signaalit

TekFlex-liityntä

Tektronix P7700 -sarjan probeissa käytetään TekFlex-liityntää, joka huolehtii nopean mittaussignaalin siirrosta, vahvistimen tehonsyötöstä sekä probeen liitettyjen lisävarusteiden ominaisuuksien kertomisesta. Lisävarusteista on mitattu S-parametrit, jotka ilmoitetaan liityntävaiheessa automaattisesti skoopille. Näin saadaan toimivin ja automaattisesti yhteensovitettu mittausjärjestelmä.

Lisävarusteet on entistä helpompi liittää probeen, sillä niissä käytetään uudentyyppistä ja helposti avattavaa puristusliitosta. Suljettu liitos on myös kytkentävarmistettu, jotta varusteet eivät irtoa kesken mittausta.

Lisävarusteena on saatavissa liityntävarusteita, joissa puskurivahvistin on aivan liityntävarusteen kärjessä (2 mm).

Edut:

• Lyhyempi mittaussignaalin kulkumatka > puhtaampi signaali
• Suurempi impedanssi > pienempi mittauskohteen kuormitus
• Pienempi häviö > parempi mittaustarkkuus
• Pienempi kapasitanssi > pienempi mittauskohteen kuormitus
• Pienempi kohina > parempi mittaustarkkuus ja luotettavuus

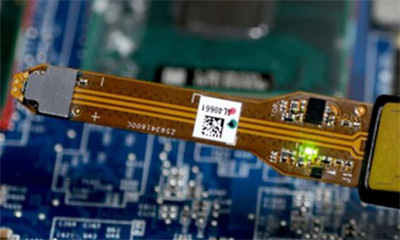

P77STFLXA-varuste, jossa probevahvistin on päässä (harmaa).

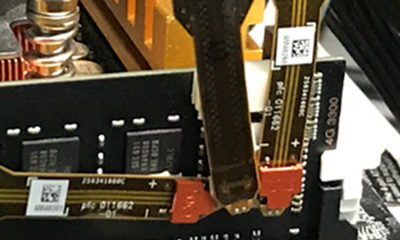

P77STFLXB-juotettava lisävaruste DDR4- ja LPDDR4-mittauksiin.

P77STCABL-lisävaruste pitkillä, joustavilla johdoilla, jossa probevahvistin on aivan kärjessä.

Käsiprobaus / käsimittaus

Tektronix P7700 -sarjan probeja voidaan käyttää myös perinteisesti käsiprobaten, joka on kätevä menetelmä silloin kun mittauksia halutaan tehdä nopeasti eri pisteistä.

Tarkkuusmekaniikalla valmistetut mittauskärjet on helppo nähdä ja asettaa juuri oikeaan paikkaan. Käsiprobe soveltuu erityisen hyvin pintaliitoskomponenttien sekä differentiaalilinjojen (etäisyys min. 0,2 mm) mittauksiin suoraan piirilevyltä.

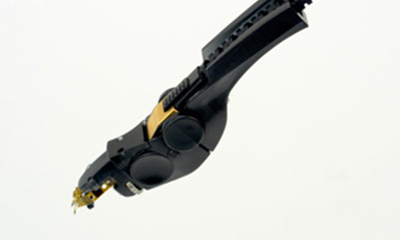

P77BRWSR-käsiprobe vapaasti säädettävällä kärkileveydellä P7700-probelle, kaistaleveys 16 GHz.

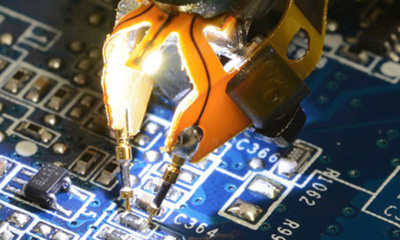

Kätevä LED-valo proben kärjessä helpottaa kohdistusta.

Koaksiaali / SMA adapteri

RF-/koaksiaaliliittimiä kuten esim. SMA, on yleisesti käytetty liittiminä testilevyillä, testfixtureissa sekä protolevyillä. Tektronix P7700 -probeissa voidaan käyttää myös, P77C292MM SMA -adapteria, jolla saadaan hyvä ja luotettava liitos mittauspisteeseen. Vähäkohinaista adapteria voidaan käyttää 2,92 mm, 3,5 mm ja SMA-liittimien kanssa täydellä kaistaleveydellä.

Tämä adapteri toimii myös TriMode-muodossa, jolloin sillä voidaan mitata:

• Differentiaaliset signaalit
• Single-end-signaalit
• Yhteismuotoiset signaalit

Tämä adapteri toimii automaattisen HDMI-standardin hyväksyntämittauksien kanssa (P7700 probeen liitettynä), sillä P7700-probe voi syöttää terminointia varten tarvittavan DC-jännitteen. Terminointijännite voidaan asettaa automaattisesti tai käsin, säätöalueen ollessa ±4.

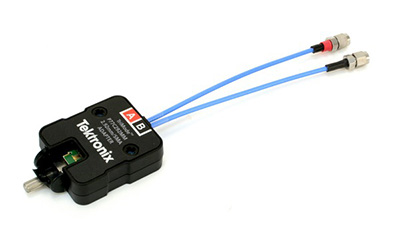

P77C292MM-koaksiaali- / SMA-adapteri P7700-probelle

Tektronix TDP7700 -sarjan TriMode-probet:
