Uudenlainen tapa mitata, tallentaa ja analysoida

MR6000-piirturiskoopissa on tuplasti suurempi (200 Ms/s) näytteenottonopeus kuin vanhemmissa malleissa (100 Ms/s). Näin voidaan luotettavasti tallentaa nopeatkin ilmiöt useilta samanaikaisilta kanavilta.

Monikanavaisuus ja pitkät tallennusajat kasvattavat helposti mittausdatan kokoa, ja siksi laitteessa on suurempi sisäinen muisti. Tallennetun datan käsittely on helppoa nykyaikaisen, sormiohjattavan kosketusnäytön ansiosta.

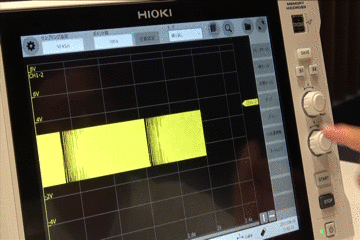

Näytteenottonopeus 200Ms/s

Nopeampi näytteenotto – ei enään alinäytteistystä!

Hioki MR6000:ssa on analogiayksikkö(U9876), jossa on koko tuoteperheen suurin näytteenottonopeus. Se on huomattavasi suurempi kuin muissa malleissa, nyt jopa 200Ms/s.

HIOKI MR6000 – invertteri- ja powerimittauksiin

Piirturiskoopin 200 Ms/s monikanavaisella näytteenottonopeudella kertailmiöt voidaan luotettavasti napata, ja niitä on helppo tarkastella suurelta 12″ kosketusnäytöltä. Mittauksia helpottaa myös se, että kaikki kanavat ovat aidosti kelluvia, joten erillisiä lisälaitteita ei tarvita ja mittaukset voidaan suorittaa turvallisesti.

Täydellisesti eristetyt kanavat

Sisääntulokanavat ovat täydellisesti erotettu toisistaan sekä laitteen rungosta. Toisin kuin oskilloskoopeissa, tähän laitteeseen signaalit voidaan tuoda suoraan sisääntuloliittimiin, vaikka maiden välillä olisikin potentiaalieroa. Kätevää ja ennen kaikkea turvallista.

Kuvassa Optoerotin.

Nopeampi tallennus

HIOKI MR6000 -sarjan laitteessa on erittäin tehokas ja nopea datan tallennus, joka on jopa 32 kertaa nopeampi kuin edeltävissä malleissa. Hitaat kovalevyversiot on korvattu nopeilla SSD-muisteilla.

Laitteessa on vakiona nopea USB3-liitäntä mittausdatan nopeampaan siirtoon ulkoiselle USB3 Flash -muistille. Se on useita kertoja nopeampi kuin vielä yleisesti käytössä oleva vanha USB2.

Edeltävissä malleissa dataa voitiin tallentaa massamuistiin yhdeltä kanavalta 1 Ms/s nopeudella, kun tässä uudessa mallissa tallennus voi tapahtua samanaikaisesti 32:lta kanavalta 1 Ms/s nopeudella!

Datan tallennus: SSD, HDD, USB3, SD ja PC

Monta samanaikaista kanavaa

HIOKI MR6000 -runkokokonaisuuteen voidaan lisätä useita joko erillisiä tai samanlaisia mittausmoduuleja, joita julkaisuhetkellä on 12 kappaletta. Runkoon voidaan liittää esimerkiksi 8 kpl 4-kanavaisia analogiamoduleja (U8975), joissa kussakin näytteenottonopeus on 5 Ms/s ja AD-muunnos on 16-bittinen. Näin käytettävissä on 32 samanaikaista ja erottelukykyistä mittauskanavaa yhdessä rungossa.

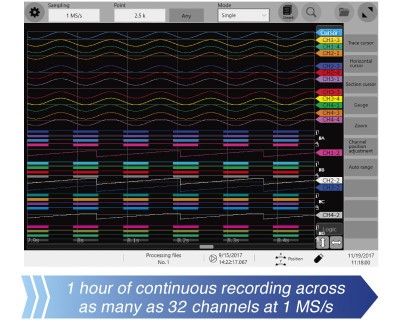

Pitkiä tallennuksia monikanavaisesti

HIOKI MR6000 -laitteella voidaan helposti tehdä pitkäaikaisia tallennuksia monikanavaisesti ja suurella nopeudella.

Esimerkki:

• Tallentaa 1 tunnin ajan 32 samanaikaista kanavaa 1 Ms/s näytteenottonopeudella.

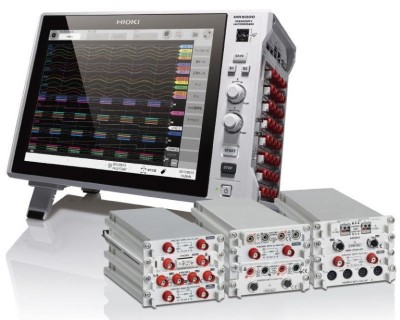

Runsas valikoima mittausmoduuleita

HIOKI MR6000 -runkokokonaisuuteen voidaan liittää useita erilaisia tai samanlaisia mittausmoduuleja, jotka ovat helposti myös käyttäjän vaihdettavissa. Yhteen runkoon mahtuu 8 moduulia samanaikaisesti.

Esimerkiksi sähkönsyöttömittauksiin soveltuu U8974 (High-Voltage) -moduuli, jonka suora sisäänmeno on 1000 VDC / 700 VAC, eikä erillistä differentiaaliprobea tarvita. Muita käyttökohteita ovat verkkojännitemittaukset sekä UPS-laitteiden mittaukset.

Useita logiikkakanavia voidaan myös helposti mitata samanaikaisesti jopa 128 kanavalta käyttämällä 8973 logiikkamodulia.

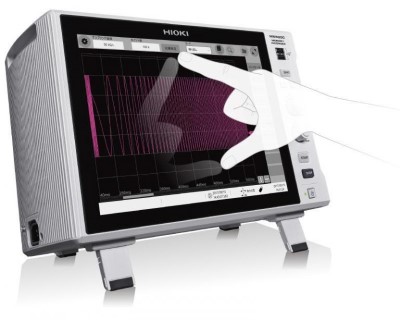

Mukavampi kosketusnäyttö

Älypuhelimista ja tableteista tuttu kapasitiivinen kosketusnäyttö on mukava ja miellyttävä käyttää. Suurella näytöllä myös zoomatut yksityiskohdat näkyvät tarkasti ja selvästi. Zoomaus ja näytön siirto ovat nopeita ja luonnollisia.

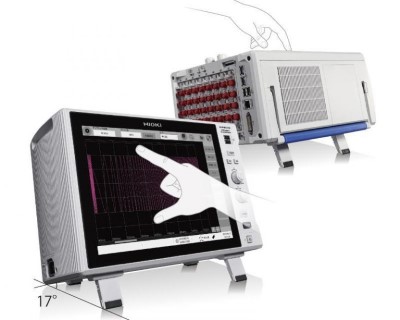

Aina ergonominen käyttöasento

Kosketusnäyttöä on helpompi käyttää ja lukea, kun se on hieman kallistettu. MR6000-laitteessa on käännettävät laitejalat sekä edessä että takana.

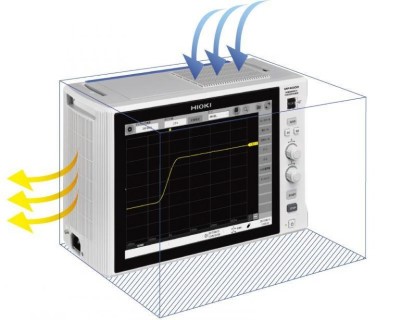

Edeltäjäänsä 1/2 pienempi

Vaikka näyttö on huomattavasti suurempi kuin vanhoissa malleissa, niin mekaanista kokoa on silti saatu pienennettyä huomattavasti. Kosketusnäytön ansiosta myös pienempi etupanelin tarve mahdollisti suuremman näytön. Prosessoritehon kasvaessa myös tuuletusta on tehostettu, laitteen olematta silti meluisa.

Helppo siirrellä

HIOKI MR6000:sta on helppo liikutella ja siirellä, sillä laitteessa on kumipäällysteiset kantokahvat, joista saa tukevan ja liukumattoman otteen.

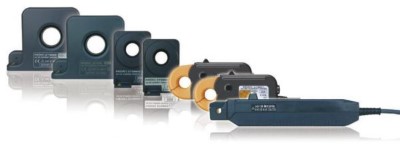

Yhteensopiva tarkkojen virta-anturien kanssa

Mittausjärjestelmä koostuu itse mittalaitteesta sekä anturista. Hyvä ja tarkka virta-anturi on perusedellytys monikanavaisten arvojen luotettaviin ja tarkkoihin mittauksiin.

HIOKI MR6000 -runko voidaan varustaa virtaprobein tehonsyötöllä (Z5021), jolla saadaan tarvittavat käyttöjännitteet jopa kahdeksalle probelle.

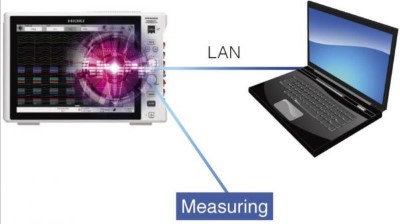

Tiedot PC:lle

Tiedot voidaan siirtää helposti PC:lle käyttämällä FTP-toimintoa. Lisäksi tiedot voidaan siirtää myös reaaliaikaisena tallennuksena PC:lle.

LAN-liitännän kautta laitteeseen voidaan muodostaa yhteys suoraan selaimella.

Invertterien, moottoreiden ja ohjausyksiköiden mittauksiin

HIOKI MR6000 voidaan varustaa myös virta-anturiyksiköllä 9871, joka antaa virta-anturille sen tarvitseman käyttöjännitesyötön. HIOKI valmistaa itse kaikki virta-anturit ja virtapihdit, jotka toimivat tarkasti suurella lämpötila-alueella. Siksi ne soveltuvat muita paremmin mittauskohteisiin, joissa mittauslämpötila vaihtelee. Laite tunnistaa HIOKIn valmistamat anturit automaattisesti, mikä tekee niistä helpommin käytettäviä ja vähentää inhimillisiä virheitä skaalausasetuksissa.

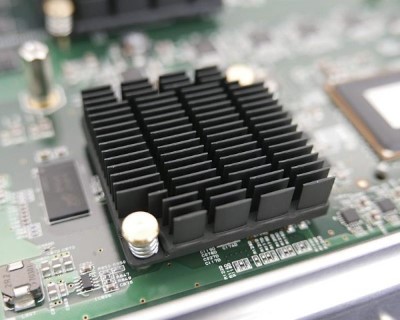

Laskentaa reaaliajassa

MR6000:een voidaan tehdasasentaa nopea prosessointiyksikkö, joka pystyy suorittamaan aaltomuotolaskentaa reaaliajassa. Se hoitaa aaltomuotojen aritmeettiset toiminnot, kuten yhteen-, vähennys-, kerto- ja jakolaskut sekä differentiaali- ja integrointilaskennat, jotka kaikki tapahtuvat reaaliajassa jo tiedonkeruun aikana. Tämä mahdollistaa matemaattisen aaltomuodon välittömän tarkastelun. Laite voi myös tallentaa matemaattisen tuloksen numeerisesti.

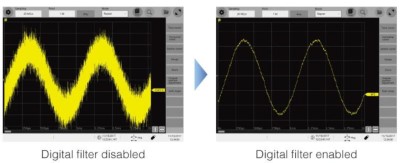

Aaltomuodot ilman kohinaa – digitaaliset filtterit

Digitaalislla filttereillä voidaan poistaa harmoonista kohinaa tai sillä voidaa rajoittaa mittauskaistaa, joka puolestaan myös kohinaa mittaussignaalista.
