Hioki DT4261 muuttaa käsityksesi yleismittarista

Hioki DT426i uudistaa käsityksen yleismittarin mittausmahdollisuuksista. Vuosien saatossa olemme tottuneet, että digitaalinen yleismittari näyttää vain numeron, mutta DT4261 nostaa yleismittarien ominaisuudet aivan uudelle tasolle.

Bluetooth-yhteydellä ja maksuttomalla GENNECT CROSS -sovelluksella saat runsaasti toimintoja "siniseen" mittariisi, joita "keltaisessa" ei ole – edes lisävarusteena.

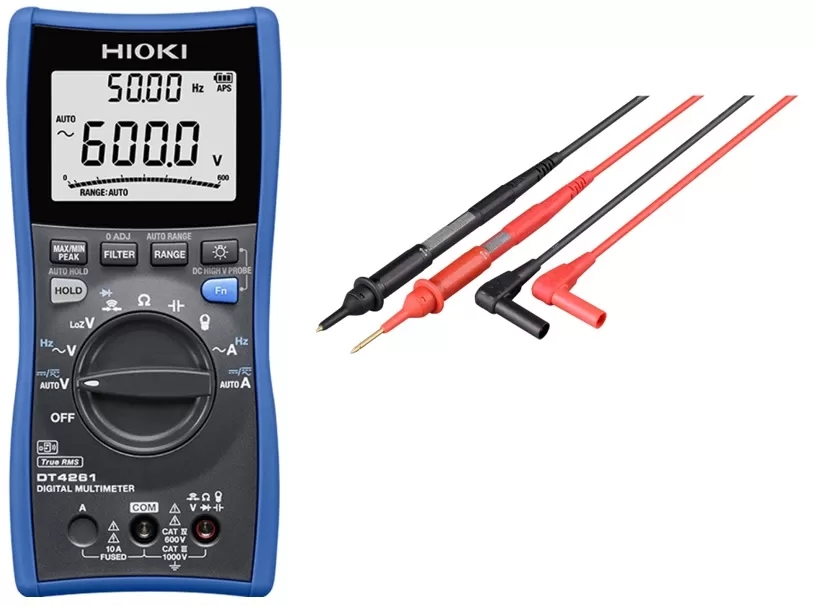

Hioki DT4261-90

• Mittajohdot (L9300)
• Bluetooth-adapteri (Z3210)
• käyttäjän käsikirja
• paristot AA (LR6)

Harmonisten mittaus yleismittarilla - miksipä ei!

Hioki DT4261 on ensimmäinen yleismittari, jolla voit kätevästi suorittaa harmonisten perusmittauksia jännitteelle ja virralle. Mittaustulokset voidaan helposti tallentaa kännykän tai tabletin muistiin, pilveen, lähettää sähköpostilla tai tallentaa kuvana, tehdä siitä raportti, jossa mittauspaikka on merkittynä karttaan.

Harmoniset kannattaa mitata, koska ne voivat aiheuttaa sähkölaitteille toimintahäiriöitä, laitteiden ylikuumenemista ja siitä johtuvia laitepaloja. Lisäksi ne lisäävät häviöitä, kuormittavat sähkölaitetta ja lyhentävät siten sähkölaitteen käyttöikää sekä pienentävät hyötysuhdetta. Harmonisten mittauskyvyn takia DT4261 sopii erityisen hyvin aurinkopaneeleiden tehonsäätöjärjestelmien sekä kaikkien muiden sähköjärjestelmien asennuksiin ja vianhakuun, joissa halutaan mitata ja nähdä harmonisten signaaleiden olemassaolo.

Käytä yleismittarin toimintojen laajentamiseen, jatkoanalyysiin ja raporttien tekoon maksutonta GENNECT Cross -ohjelmistoa, jonka voit ladata jo nyt sovelluskaupasta.

Helppoa raportointia heti tuoreeltaan

Maksuttomalla Hioki GENNECT Cross -sovelluksella voidaan tehdä mittausraportit heti mittauspaikalta kuvien kera ja karttatiedoilla lisättynä. Ohjelmistossa on paljon toimintoja mittausdatan käsittelyyn ja kenttäraporttien välittömään tekoon, jolloin paikan tapahtumat ovat mittaajalla vielä tuoreessa muistissa lisäkommentteja varten. Voit myös ottaa paikan päällä valokuvia ja upottaa mittaustulokset suoraan valokuvaan! Kuviin voit lisätä myös omia kommentteja tai vaikka ympyröidä yksityiskohdan sen korostamiseksi. Tallennetut raportit voidaan lähettää sähköpostilla tai tallentaa pilveen, josta se on heti muiden luettavissa.

Muistiinpanot voidaan siirtää Wordiin, Exceliin, PowerPointiin, Windowsin muistioon (WordPad) tai muihin Windows-ohjelmiin, jotka hyväksyvät DT4261-yleismittarin näppäimistösyötön. Tiedot voidaan siirtää langattomasti Bluetooth-yhteyden kautta.

Hioki DT4261 -mittarin paristokotelossa on paikka nano-USB -adapterille, joka asennettuna luo langattoman yhteyden PC:n ja mittarin välille. Tiedonsiirtoon tai itsekirjoittamiseen ei tarvitse asentaa mitään ohjelmistoa. PC:ssä riittää Bluetooth ominaisuus ja DT4261 -mittarissa tulee olla nano-USB -adapteri asennettuna.

Excel® Direct -toiminto

Tietoja ei enää tarvitse siirtää käsin yleismittarista Excel-taulukkoon. Excel® Direct -toiminnolla mittaustulokset kirjoitetaan automaattisesti suoraan EXCEL-taulukkoon, joka on erityisen näppärää toistuvissa mittauksissa kuten esimerkiksi vuosihuolloissa. Taulukon automaattinen täyttö alkaa kursorin kohdalta, ja etenee alaspäin automaattisesti AUTO HOLD -toiminnalla. Toistuvassa mittauksessa käsiä – tai edes katsetta – ei tarvitse irrottaa mittauskohteesta. Lukeman siirrosta tulee vielä selvä merkkiääni, joten mittaaja tietää milloin mittausarvot on kirjoitettu taulukkoon. Excel® Direct vähentää inhimilliset virheet, kuten kirjoitusvirheet tai hukkuneet muistilaput, minimiin. Tämä säästää työaikaa ja tehostaa virheetöntä työntekoa.

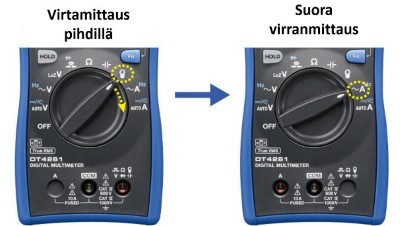

Automaattinen suoran virtamittauksen sulakkeen kunnon tarkistus

Hioki DT4261 -mittarilla voidaan mitata virtaa suoraan 10 A asti tai virtapihdeillä aina 1000 A asti.

DT4261 tarkistaa automattisesti suoran virranmittauksen sulakkeen kunnon ennen mittauksen aloittamista. Tarkistus tehdään vaihdettaessa virranmittaustapaa pihtimittauksesta virran suoraan mittaukseen.

11 A sulakkeen resistanssin tulee olla alle 1Ω, jotta se ei vaikuta suoran virranmittauksen mittausarvoon. Muissa mittareissahan virtasulake on ensin irrotettava ja sen resistanssi mitattava erikseen toisella mittarilla, mikä on hankalaa ja jää usein tekemättä. Virtasulakkeen resistanssin muutoksella on suora vaikutus mittaustulokseen ja siksi se tulee tarkistaa määrävälein mittarimallista riippumatta. Haittalevyt mittajohtojen sisääntuloaukoissa varmistavat myös oikean johdotustavan valitulle mittaustoiminnolle.

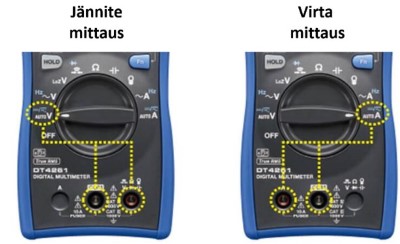

Turvallinen – mittajohdot aina oikeissa sisääntuloissa

Mittajohtojen sisääntulossa haittalevyt Hioki DT4261 on panostettu käytön turvallisuuteen myös kiireisissä tilanteissa.

Virtamittauksen sisääntuloresistanssi on pieni ja jännitemittauksen sisääntuloresistanssi on suuri. Jos jännitemittaus tehdään mittausjohtojen ollessa virtamittauksen sisääntuloissa, niin silloin mittari muodostaa mittaushetkellä oikosulkua vastaavan tilanteen jännitelähteelle. Sulake palaa, mittajohdot voivat kärähtää, sekä mittaaja että mittauskohde voi vahingoittua mittarilla tehdyn oikosulun takia.

Hioki DT4261 mittarissa tämäkin on estetty käyttämällä mittajohtojen sisääntulossa haittalevyjä, jotka on yhdistetty mittausmuodon valintakytkimeen. Tämä estää mittajohtojen väärinkytkennän mittarissa ja valintalevyn kääntämistä epäsopivaan asentoon. Tämä jos mikä parantaa mittaajan ja mittauskohteen turvallisuutta.

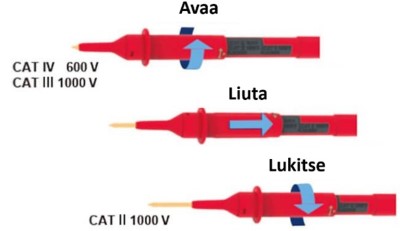

Mittakärjen korkit eivät enää katoa

Sinun ei enää tarvitse murehtia mittapäiden korkeista. HIOKI kehitti uuden, L9300-mittausjohdon, jossa korkit on integroitu mittajohtoihin, joten korkit eivät häviä. Aina mukana olevat suojakorkit lisäävät turvallisuutta ja käyttömukavuutta.

Voit muuttaa mittauksen turvallisuusluokkaa yksinkertaisesti vain liu’uttamalla mittausjohdon kärkipiikkiä suojaavaa sormisuojaa. Hioki L9300 -mittajohtoa käyttämällä voit unohtaa mittapäiden suojakorkeista huolehtimisen ja aloittaa turvalliset mittaukset.

Monipuoliset toiminnat ja riittäväsi suorituskykyä

HIOKIN mittarit on tehty kenttäkäyttöön, ja ne kestävät 1 metrin pudotuksen betonilattialle. Hioki on tehty Suomen oloihin, sillä niiden käyttölämpötila-alue on -25 – +65 °C. Kätevässä HIOKI DT4261 mittarissa on DC- ja AC -jännitteiden automaattinen tunnistus. Taustavalo muuttuu automaattisesti punaiseksi mittausalueen ylittyessä, jolloin myös kuuluu varoitusääni. Mittausarvon automaattinen lukeman pito helpottaa mittauksia lukuisissa eri tilanteissa ja tekee mittarista todella kätevän.

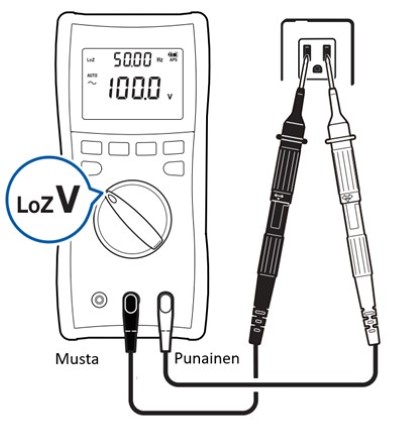

LoZV-toiminto poistaa haamujännitteen

Haamujännite syntyy, kun rakennuksen sähkönsyöttökaapelien vieressä (samalla kaapelihyllyllä) on käyttämättömiä kaapeleita. Käyttämättömiin kaapeleihin muodostuu jännitettä käytössä olevista kaapeleista kapasitiivisen kytkennän takia. Haamujännite on huomattavasti pienempi kuin sähkönsyöttöjännite.

Jännitemittauksessa yleismittarin sisäinen impedanssi on suuri (10 MΩ luokkaa), jotta se ei kuormita mitattavaa pistettä. Korkea impedanssi voi kuitenkin aiheuttaa vääriä jännitelukemia kapasitiivisten kytkentöjen takia syntyneitä haamujännitteitä mitattaessa.

Yleismittarin jännitealueen suuri sisäinen impedanssi voidaan muuttaa pieneksi (1 MΩ luokkaa) vaihtamalla normaali jännitemittaus LoZV-jännitemittaukseksi. LoZV-asetuksella mittarin sisääntuloimpedanssi on jännitemittauksella pieni, 1/10 (1 MΩ), joka estää kapasitiivisen kytkennän kautta syntyneet haamujännitteet.

Mittausta varten Hioki DT4261 -mittarissa ei tarvita ulkopuolisia ja helposti katoavia – aina väärässä paikassa olevia – ns. ”haamujännite adaptereita”.

Hioki DT4261 -yleismittarin valmiskokoonpanot:
