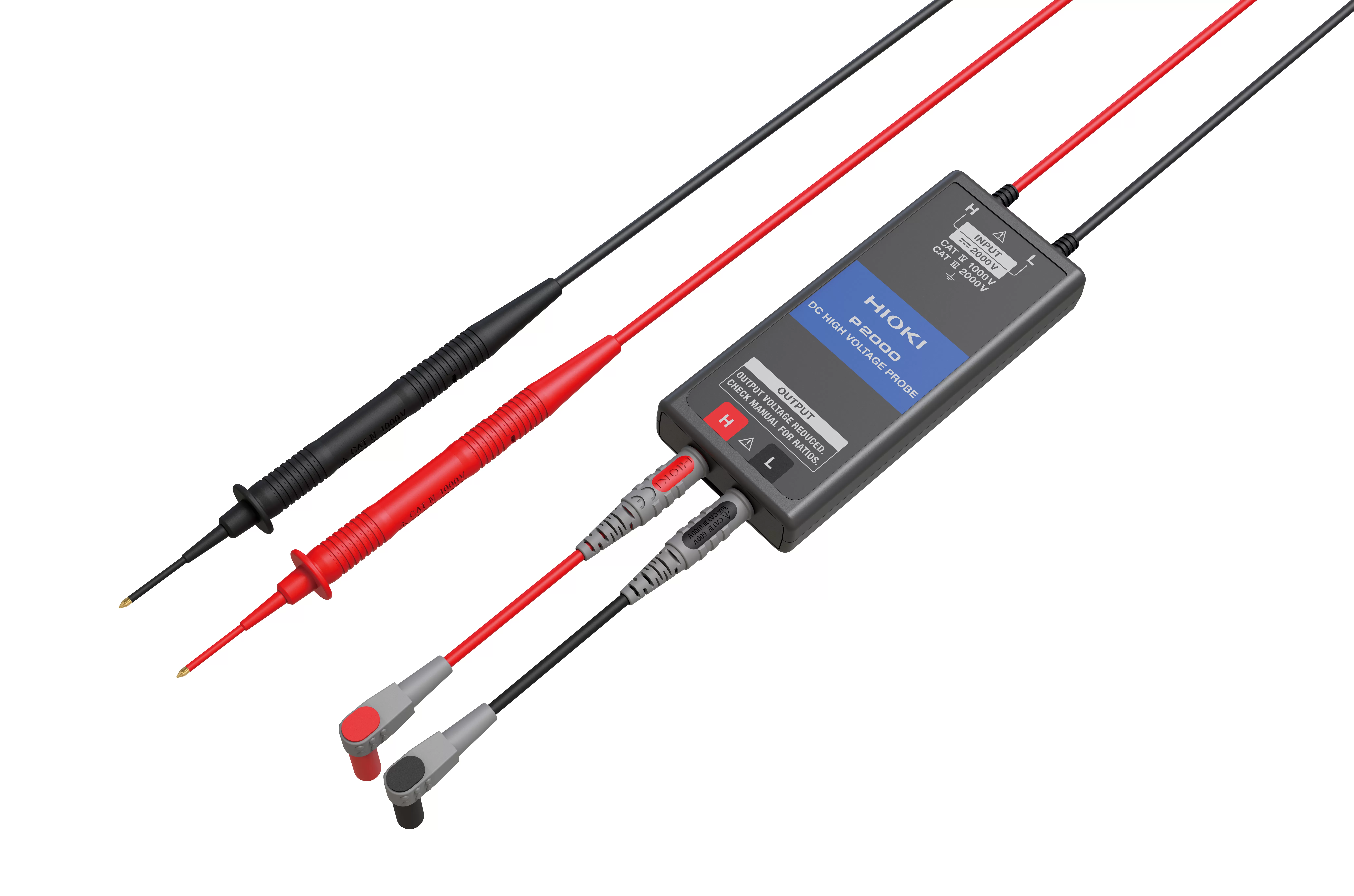

HIOKI DC High Voltage Probe
Tuotekoodi: P2000
Mikäli tuotteella ei ole näkyvissä hintaa, pyydä tarjous.
- Tuotekoodi: P2000
2000VDC -suurjännitemittapää CAT III -turvaluokituksella
Aurinkosähkölaitteistojen ja ajoneuvoakkujen hyötysuhdetta halutaan jatkuvasti parantaa, se tapahtuu usein jänniteitä kasvattamalla. Hioki P2000 -mittapäällä voidaan turvallisesti mitata suuria DC-jänniteitä aina 2000 V asti. Voit liittää sen yhteensopivaan Hiokin pihti- tai digitaaliseen yleismittariin (DMM), jolloin mittari näyttää välittömästi oikeaa lukemaa – ilman erillisiä laskutoimituksia.
Jännitteiden jatkuva nousu tarkoittaa, että asennus- ja huoltotöissä käytettävien mittauslaitteiden tulee myös olla turvallisia ja käyttökohteeseen hyväksyttyjä. Kansainvälinen turvallisuusstandardi, IEC61010, määrittelee CAT III- ja CAT IV -luokat käyttöpaikan mukaan.
IEC on uudistanut jännitealueen luokkavaatimuksia, joten aurinkopaneelien mittauksissa edellytetään nyt laitteilta CAT III -tason turvallisuusluokitusta. Aikaisempi hyväksytty turvatasovaatimus oli CAT II. Turvatason nostolla halutaan parantaa suurjännite-työskentelyn henkilöturvallisuutta ja vähentää sähköiskun aiheuttamia vakavia henkilö- ja laitevahinkoja.
Hioki P2000 mahdollistaa turvalliset mittaukset CAT III -luokituksella aina 2000VDC asti ja CAT IV -tasolla aina 1000 VDC.
Miksi 2000VDC tarvitsee CAT III luokitusta?
Viimevuosina useat yritykset ovat esitelleet uusia aurinkosähkölaitteistoja sekä sähköautojen akkuja, jotka toimivat aina vain suuremmilla jännitteillä. Jännitteiden kasvu asettaa myös uusia turvavaatimuksia sekä suurjännitevaaroja asentajille sekä ylläpito- ja huoltohenkilöstölle.
Aurinkosähköasennukset kuuluvat nyt CAT III -luokkaan
Turvallisuusstandardit luokittelevat mittauspaikat luokkien CAT II, CAT III ja CAT IV mukaan:
- nimellisjännite
- virtakapasiteetti
- ja transienttiylijännitteen perusteella
IEC on hiljattain uudistanut jännitealueen turvaluokituksia, joten aurinkopaneelien mittauksissa käytettäviltä laitteilta edellytetään nykyisin CAT III tason luokitusta, aikaisemman CAT II luokituksen sijaan. IEC 61730-1 standardin mukaa aurinkosähkömoduulien turvallisuusluokitusta käsitellään ylijännitekategoriana III ja siksi myös mittauslaitteilta vaaditaan turvalukitukseltaan CAT III -tason luokitusta.

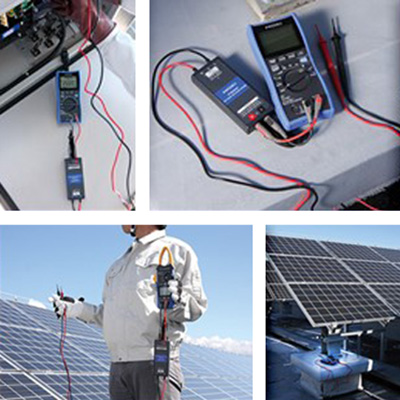

Aurinkosähkön asennusjännitteet nousevat
Aurinkosähkölaitteistojen kunnossapidossa käytettävien mittalaitteiden on kestettävä suuria jänniteitä, jotta niitä voidaan käyttää turvallisesti. Oikean turvallisuustason mittalaitteiden käyttö suojaa työntekijöitä ja mitattavia laitteita vakavilta onnettomuuksilta, kuten sähköiskuilta ja sen aiheuttamilta palovaaroilta.
Tällä hetkellä 1500 V aurinkosähköasennukset ovat yleistymässä, mutta jatkossa tarvitaan entistä suurempia jännitteitä kestäviä mittauslaitteita, yhä suurempien ja entistä tehokkaampien järjestelmien käyttöönoton myötä. Hioki kehitti ensimmäisenä P2000 -mittajohdon, joka tukee 2000 V mittauksia CAT III -tason turvaluokituksella.

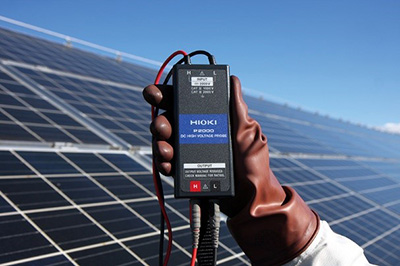

Sähkölaitteiden turvallisempaan mittaamiseen 2000VDC, CAT III
Hioki P2000 -mittapää voidaan yhdistää suoraan Hiokin pihtimittareihin sekä digitaalisiin yleismittareihin (DMM). Hiokin pihti- ja yleismittarit tukevat P2000 -suurjännitemittapäätä, joten mittarin jännitelukema näkyy suoraan oikein, ilman laskutoimituksia. Tämä vähentää inhimillisiä virheitä ja helpottaa huomattavasti dokumentointia.
Luennan voi tehdä langattomasti Bluetooth-yhteyttä käyttäen älypuhelimella tai tabletilla, johon on asennettu maksuton GENNECT Cross -sovellus.
