Maadoituksen mittaus ilman erillisiä testipiikkejä tai -sauvoja

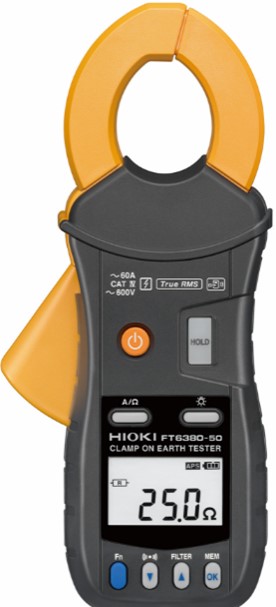

Hioki FT6380 -maadoituspihtimittari mittaa maadoituksen silmukkaresistanssin usean pisteen maadoitusjärjestelmistä ilman erillisiä maadoitustestipiikkejä tai sauvoja. Helposti avautuvien pihtien ansiosta maadoitusjohtoja tai elektrodeja ei tarvitse irrottaa mittauksen ajaksi.

Kompaktia, matalaprofiilista pihtianturia voidaan käyttää monipisteisten maadoitusjohtojen vastusmittaukseen. Lisäksi sillä voidaan mitata vaihtovirran vuoto- ja kuormitusvirtoja 1mA:n suuruisista vuotovirroista (resoluutio 0,01 mA) jopa 100 A (200A 2 min) kuormitusvirtoihin asti.

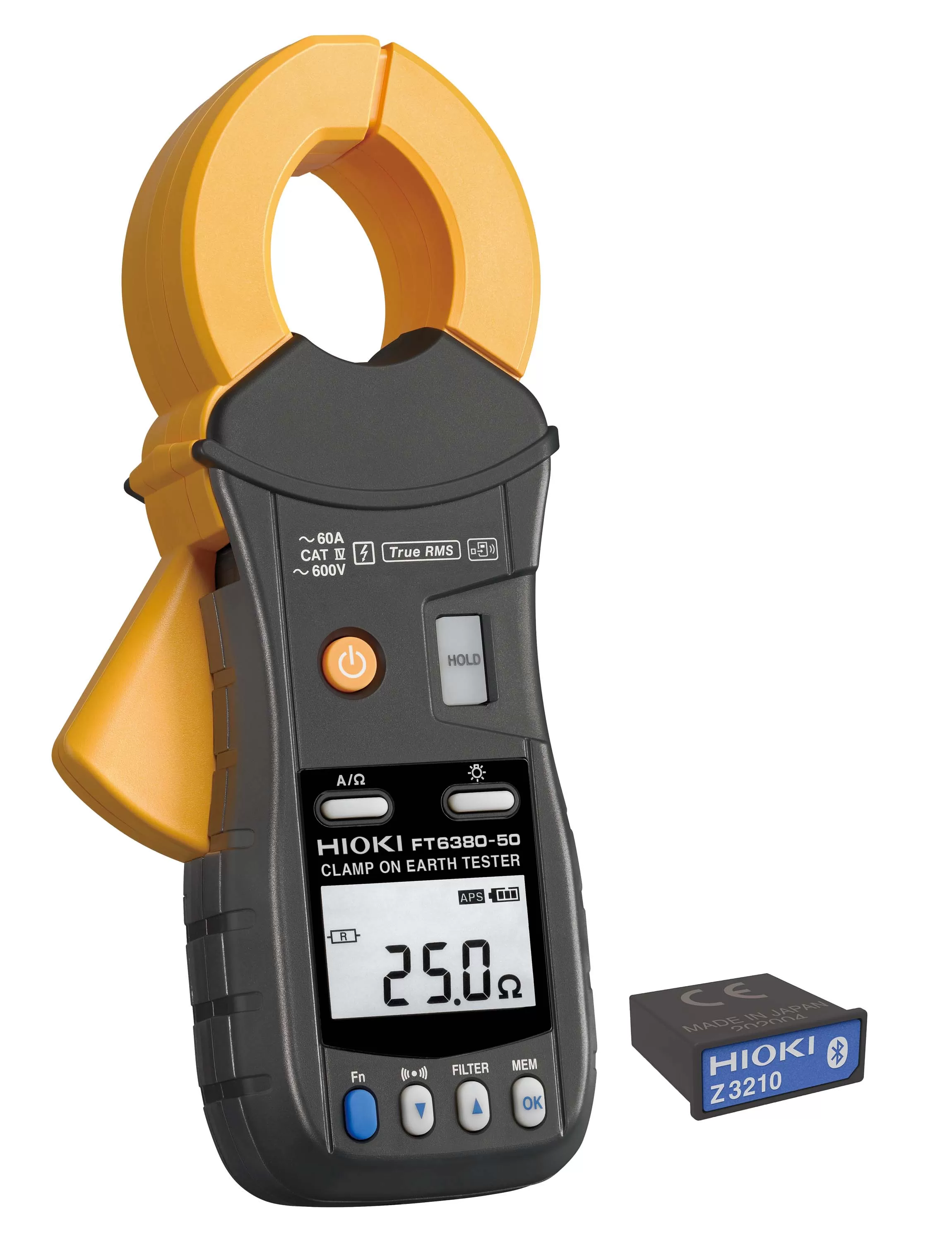

Valmispaketti FT6380 sisältää:

• Peruslaite FT6380
• Kantolaukun, resistanssin tarkistussilmukan, käyttäjän käsikirjan, kantohihnan
• LR6-paristot
• GENNET Cross -ohjelmiston
• Z3210 Bluetooth nano-USB -adapterin

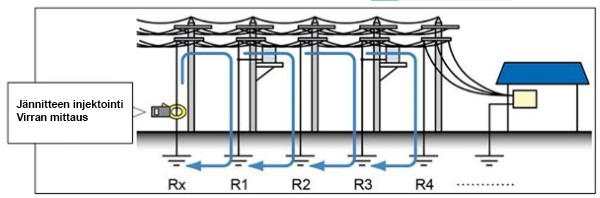

Monipiste maadoitusjärjestelmien mittaus

Laita avattava pihti maadoitusjohdon ympärille.

Laitteessa on kaksi anturia: jännitteen injektointiin ja virran mittaukseen

Jännitteenmuunnin syöttää määrätyn jännitteen monimaadoitettuun järjestelmään. Määritetystä jännitteestä ja mitatusta virrasta lasketaan piirin kokonaisvastus.

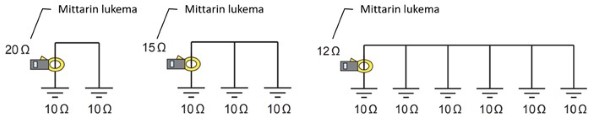

Mittaustarkkuuden parantaminen

Monipistemaadoitettujen maadoitusresistanssin mittaustarkkuus paranee, mitä useammasta maadoitussilmukasta mittaus suoritetaan.

Mittaustulos on hyvin lähellä todellista arvoa, jos yhden pisteen resistanssiarvo on pieni (1Ω) silloin kun monimaadoituspisteitä on vain muutama. Vastaavasti mittausepävarmuus kasvaa, jos yhden pisteen resistanssiarvo on suuri (100Ω), silloin kun monimaadoituspisteitä on vain muutamia.

Sauvaton ja piikitön mittaus

Hioki FT6380 maadoituspihtimittari mittaa maadoituksen silmukkaresistanssin monipisteisistä maadoitusjärjestelmistä ilman erillisiä maadoitustestipiikkejä tai savuoja.

Avautuvien pihtien ansiosta maadoitusjohtoja tai maadoituselektrodeja ei tarvitse irrottaa eikä katkaista mittauksen ajaksi.

Sauvaton mittaustapa on vaarattomampi kuin testauspiikkejä käyttävä tapa, koska maadoitus-johtoja ei tarvitse irrottaa mittauksen ajaksi eikä testauspiikeille (sauvoille) tarvitse etsiä sopivaa maapaikkaa.

Sauvaton mittaustapa soveltuu paremmin mm. sisätila sekä säiliöiden, jännitemastojen – ja pylväiden maadoitusmittauksiin, joissa maadoituspiikkien asennus on hankalaa tai mahdotonta.

Kätevä ja siro pihti

Erittäin ohuiden (20mm) pihtien ansiosta mittausten teko on monia muita pihtejä kätevämpää ja siksi myös helpompaa.

Ohut pihti on mekaanisesti kevyempi avata eikä se rasita kättä pidempiaikaisessakaan käytössä.

Helppo raportoida heti tuoreeltaan

Valokuvilla varustetut mittausraportit voidaan tehdä välittömästi jo mittauspaikalla, käyttäen Hioki GENNECT Cross -sovellusta, jonka voi ladata maksutta sovelluskaupasta.

SIM-kortilla varustettu laite, voi tallentaa maastokarttaan senhetkisen paikkatiedon, jotka tulevat myös raporttiin karttakuvan kera.

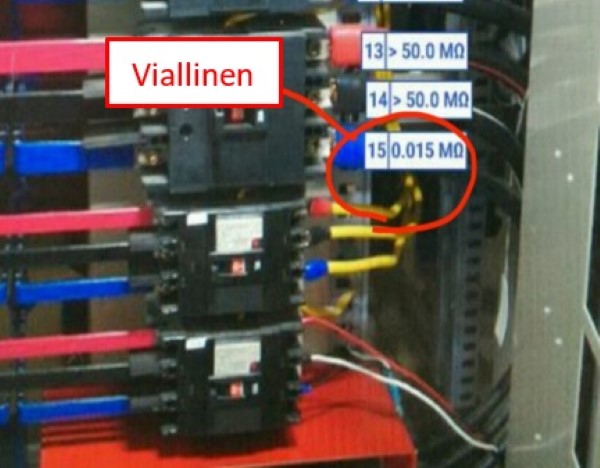

Voit myös ottaa paikan päällä valokuvia ja upottaa mittaustulokset suoraan valokuvaan! Voit myös tietysti lisätä omia kommentteja valokuviin ja raportteihin. Tallennetut raportit voidaan lähettää s-postilla tai tallentaa pilveen, josta se on heti muiden luettavissa.

Hioki GENNET Cross -ohjelmistossa on paljon toimintoja mittausdatan käsittelyyn ja kenttäraporttien välittömään tekoon. Raportit on parasta tehdä mittauspaikalla, jolloin paikan tapahtumat ovat mittaajalla vielä tuoreessa muistissa.

HIOKI GENNECT Cross säästää aikaa

Paikan päällä tehty raportointi säästää ennen kaikkea aikaa ja vaivaa. Sinun ei enää tarvitse tehdä erillisiä merkintöjä ruutuvihkoon ja yrittää niitä sitten jälkikäteen yhdistellä toimistolla, samalla kun yrität vielä muistella mitä muuta havainnoit mittauspaikalla.

Mittauskohteesta voidaan ottaa myös valokuvia ja upottaa mittaustulokset suoraan valokuvaan!

Tietysti, myös valokuviin voidaan lisätä omia kommentteja tai huomautuksia.

Tallennetut raportit voidaan sitten lähettää s-postilla tai tallentaa pilveen, joten kenttäraportit ovat heti luettavissa.

Mittaustulokset suoraan Exceliin

Excel® Direct -toiminnolla mittari kirjoittaa mittaustulokset automaattisesti suoraan EXCEL-taulukkoon, oikea yksikön kanssa. Enää ei tarvita mittaustietojen manuaalista syöttöä Exceliin!

Excel® Direct -toiminta vastaa langattoman näppäimistön toimintaa ja siksi se poistaa inhimilliset virheet mittaustulosten kirjaamisessa.

Excel® Direct -toiminto ei vaadi erillisten ohjelmiston asennusta PC:lle. Hioki mittareiden EXCEL-kirjoitustaito säästää työaikaa ja tehostaa virheetöntä työntekoa, varsinkin ylläpito- ja vuositarkastusmittauksissa sekä toistuvissa mittauksissa. Omassa Excel taulukossa voidaan käyttää myös kaavoja, jolloin esim. liian alhainen tulos näkyy punaisena.

HIOKI GENNECT Cross tuo lisää toimintoja mittariin

Mitä, milloin, kuinka pitkään…?

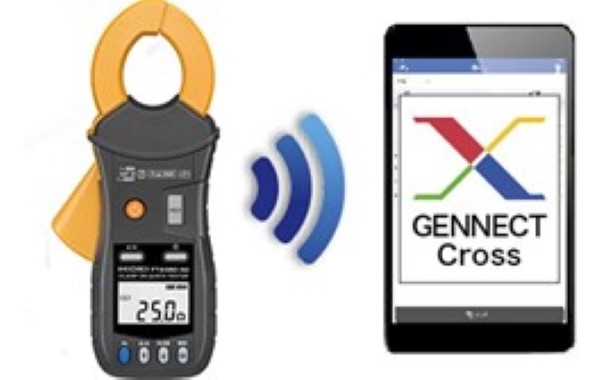

Hioki Z3210 Bluetooth Nano-adapterilla saadaan FT6380-laitteeseen langaton Bluetooth-yhteys, jolla laitteen toimintoja voidaan laajentaa entisestään.

Maksuton Hioki GENNET Cross -sovellus toimii älypuhelimella tai tabletilla – ilman kaapeleita.

Hioki GENNET CROSS laajentaa laitteen toimintoja; tee jatkoanalyysiä, dataloggausta sekä paljon muuta. Sillä voit myös tehdä monipuolisempia ja näyttävämpiä raportteja suoraan mittauspaikalla. Ohjelmiston voit ladata maksutta sovelluskaupasta.

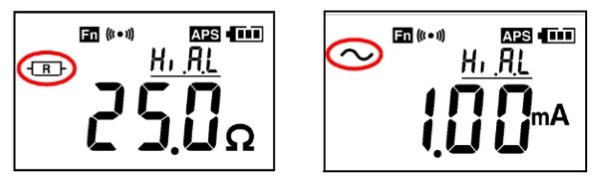

Raja-arvon vahti hälytyksellä

Raja-arvotahti antaa sekä visuaalisen että äänimerkin, kun resistanssi- tai virta-arvo ylittää / alittaa asetetut raja-arvot.

Paremmin suojattu pihti takaa paremmat mittaukset

Hioki-maadoitusvirtapihdin mittauspihdit on varustettu edeltäviä malleja tehokkaammalla magneettikentän suojauksella. Kriittisten anturiosien suojauksen hyvyys vaikuttaa suoraan mittaustarkkuuteen ja mittausten toistettavuuteen.

Pihdissä on kaksi toisistaan riippumatonta anturia (jännitteen syöttö ja virran mittaus), joiden välistä ylikuulumista on saatu vaimennettua entistäkin paremmin. Siksi mittaukset ovat aikaisempaa tarkempia.

Anturin kokokuviointi pitää anturipinnat paremmin puhtaina ja likaa hylkivinä, kuin perinteiset tasaiset anturipinnat. Puhtaus pienentää kohinaa ja parantaa siten tarkkuutta.

Taustavalaistu näyttö

Kirkkaasti taustavalaistu näyttö näkyy hyvin myös heikoissa valaistusolosuhteissa.

Hyvällä kontrastilla olevaa näyttöä on helppo lukea.

Mittausarvojen kestomuisti

Hioki FT6380 mittarissa on suuri sisäinen kestomuisti, jonne voidaan tallentaa 2000:n mittauksen tiedot.

Mittaustiedot voidaan siirtää heti kentällä langattomasti Bluetooth-yhteyden kautta joko älypuhelimelle tai tabletille, jossa on maksuton Hioki GENNET Cross -sovellus.

Laitteen kestomuistiin tallennetut mittaustiedot voidaan myös siirtää langattomasti – ilman usein kadoksissa tai väärässä paikassa olevia kaapeleita.

Hioki FT6380-sarjan maadoituspihtimittarin mallit:
