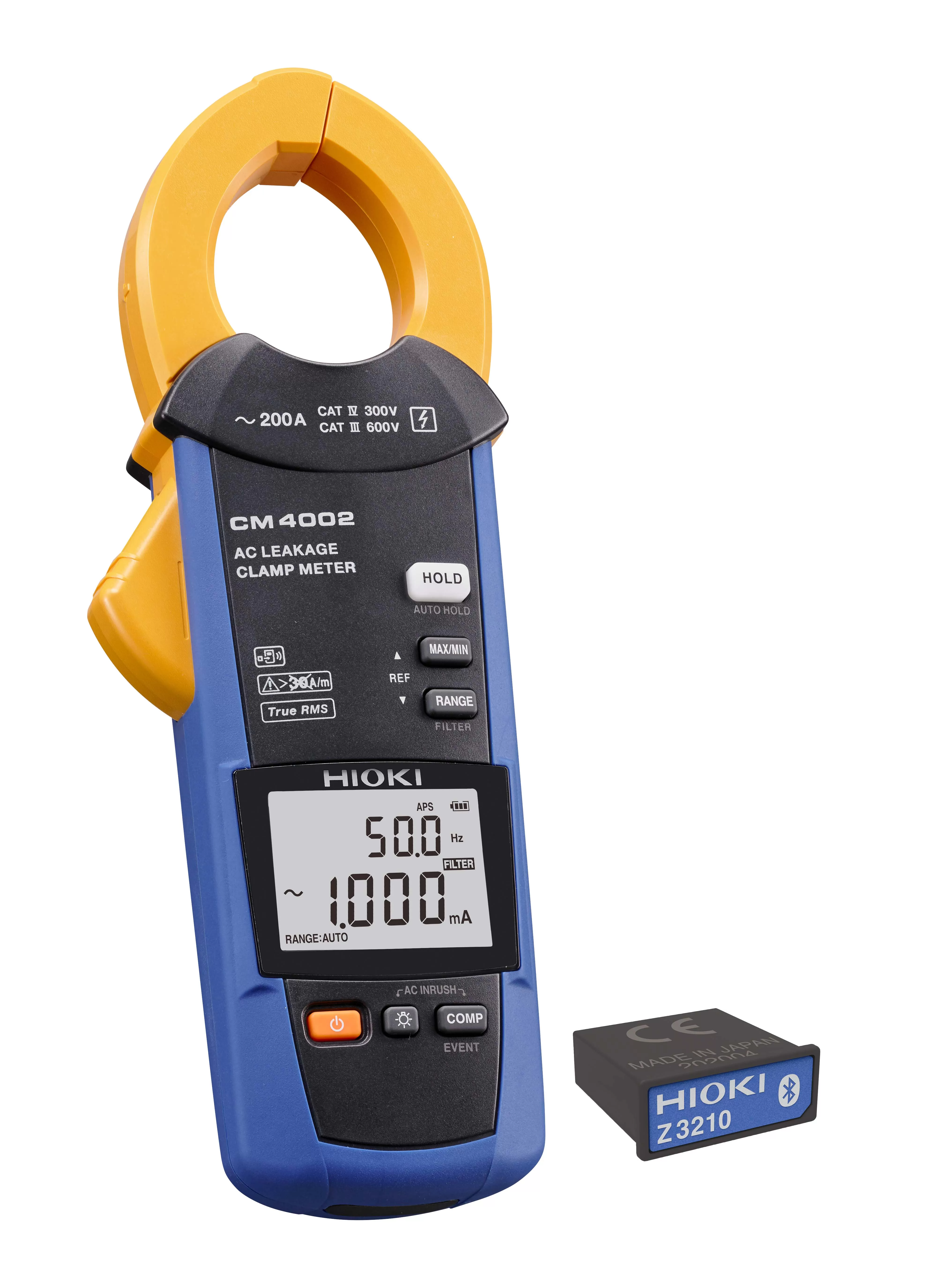

HIOKI AC Leakage Clamp Meter Bundled with Wireless Adapter

HIOKI AC Leakage Clamp Meter Bundled with Wireless Adapter

Tuotekoodi: CM4002-90

AC Leakage Clamp Meter, 6 mA to 200A (6 ranges), 15 Hz to 2000 Hz, 40mm core diameter, bundled with Z3210 wireless dongle.

Mikäli tuotteella ei ole näkyvissä hintaa, pyydä tarjous.

  • Tuotekoodi: CM4002-90

Yleistä vuotovirrasta

Vuotovirtamittaria käytetään testaamaan käytössä olevien sähkölaitteiden ja eristyksien toimivuutta.

Asennusvaiheessa asennustesterillä tehdään eristysvastusmittaus jännitteettömille johdoille. Vuotovirtamittaukset tehdään jännitteellisille, sähköverkkoon kytketyille laitteille ja kaapeleille.

Vuotovirta on virtaa, joka kulkee vaiheesta maahan; maavirta on virtaa, joka kulkee maajohtimessa. Vuotovirtaa syntyy eristyksien heikkenemisestä, johdotusvirheistä ja laitevioista. Aika, ympäristön ilmanlaatu sekä mekaaniset rasitukset ja laiteviat vaikuttavat eristeiden kuntoon.

Kunnonvalvonnan kannalta vuotovirtamittaukset tulee tehdä säännöllisesti ja dokumentoituna kuvan kanssa. Kuvasta on helppo havaita muutokset, joita mittaustulokset täydentävät. Näin voidaan ennakoida ja ehkäistä tulevat laiteviat, jotka pahimmassa tapauksessa voivat aiheuttaa tulipaloja sekä laite- ja henkilövahinkoja.

Vuoto- ja maavirrat mitataan vuotovirtamittarilla, sillä mA-virtojen mittaamiseen yleismittarien tai yleiskäyttöisten pihtimittarien erottelukyky ei riitä.

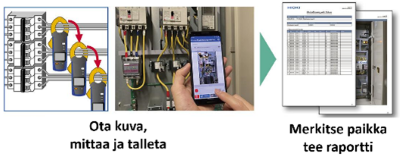

Vikavirtakytkimen säännöllinen tarkastus - kätevämmin

Ota mittauskohteesta ensin kuva, sillä mittaustulokset tallentuvat taulukkona samaan tiedostoon. Lisää vain osoitetiedot, ja raportti on valmis. Kaikki on yhdessä tiedostossa ja yhdessä paikassa, dokumentoituna.

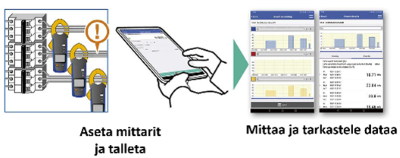

Vikavahti – satunnaisten vikojen metsästykseen

Satunnaiset viat saadaan mitattua Vikavahdilla. Laite tallentaa omaan sisäiseen muistiinsa vian virta-arvot aikaleimalla. Tapahtumatiedot voidaan siirtää kätevästi älypuhelimelle tai tabletille langattomasti jatkokäsittelyä varten.

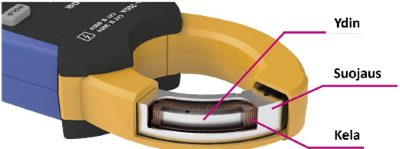

Uusi sensori havaitsee pienimmätkin virrat

Uuden anturin ydin ja suojakuori on valmistettu hyvin magneettikenttiä läpäisevästä materiaalista IEC/EN 61557-13 standardin mukaisesti . Ydintä kiertää yhtenäinen ja tiheäkierteinen johdotus, joka muodostaa kelan. Tällä rakenteella saadaan erittäin hyvä herkkyys ja se täyttää IEC/EN 61577-13 asettamat vaatimukset vuotovirtojen mittauksille.




Luettavampaa vuotovirtojen mittausta

HIOKI on valmistanut pihtimittareita jo useiden vuosikymmenten ajan, minkä ansiosta pihtimittarien anturiteknologia on viety huippuunsa HIOKI-pihtimittareissa.

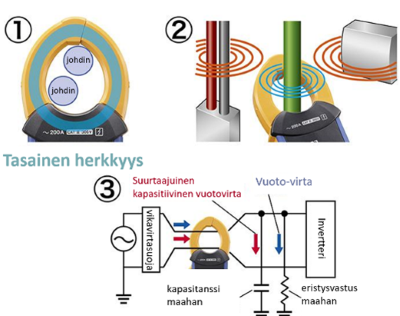

1. Anturin herkkyys on tasainen koko pihdin alueella. Tasaisen herkkyysalueen ansiosta johtimen sijainnilla ei ole vaikutusta mittaustulokseen.

2. Anturi ei häiriinny toisten johdinten tai moduulien luomista ulkoisista magneettikentistä. Anturin suojaus estää ulkoisten magneettikenttien vaikutukset mitattavaan johtoon.

3. Suurtaajuusvirtojen aiheuttamat häiriöt poistetaan tehokkaalla alipäästösuodattimella. Suodatin eliminoi kapasitiiviset suurtaajuusvirrat, joita syntyy erityisesti invertterikäytöissä.

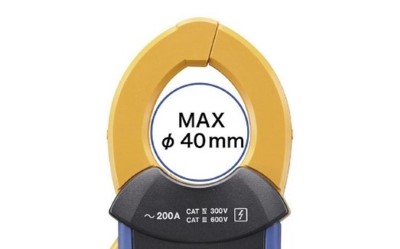

Sopii myös paksuille johdoille

Kitaan mahtuu halkaisijaltaan jopa 40 mm paksu johto. Ohuempia johtoja mahtuu useampi samanaikaisesti, mikä mahdollistaa monivaihejärjestelmien virtamittaukset.

Bluetooth-yhteys – Helppoa dokumentointia

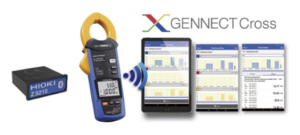

HIOKI CM4002 -vuotovirtamittariin voidaan hankkia langaton Bluetooth-adapteri (Z3210), jonka avulla mittarin tiedot ja data voidaan siirtää kätevästi puhelimeen tai tablettiin – ilman johtoja.

Pienelle moduulille on varattu oma paikka, joten laitteeseen ei kiinnity mitään kotelon ulkopuolista osaa.


Bluetooth laajentaa vika-analyysiä

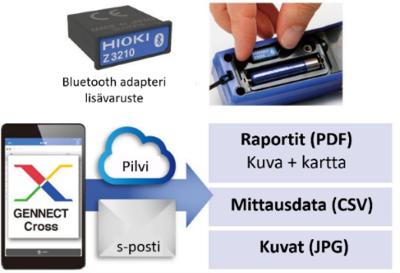

HIOKI Z3210 -adapterilla saadaan CM4002-laitteeseen langaton Bluetooth-yhteys, jonka avulla laitteen muistissa olevat vikatapahtumatiedot voidaan siirtää langattomasti älypuhelimelle tai tabletille – ilman kaapeleita.

Käytä jatkoanalyysiin ja raporttien tekoon maksutonta GENNECT Cross -ohjelmistoa, jonka voit ladata sovelluskaupasta..

Helppoa raportointia heti tuoreeltaan

Maksuttomalla HIOKI GENNECT Cross -sovelluksella voidaan laatia mittausraportit heti mittauspaikalta kuvien kera.

Ohjelmistossa on monipuoliset toiminnot mittausdatan käsittelyyn ja kenttäraporttien nopeaan luontiin suoraan mittauspaikalla, jolloin paikan tapahtumat ovat vielä tuoreessa muistissa.

Voit myös ottaa paikan päällä valokuvia ja upottaa mittaustulokset suoraan kuvaan! Lisäksi voit lisätä omia kommentteja. Tallennetut raportit voidaan lähettää sähköpostilla tai tallentaa pilveen, josta ne ovat heti luvan saaneiden käytettävissä.





Exceliin kirjoittava

Excel® Direct -toiminnolla HIOKI CM4002 kirjoittaa mittaustulokset automaattisesti suoraan Excel-taulukkoon.

HIOKIa käyttämällä sinun ei enää tarvitse syöttää mittaustietoja Excel-taulukkoon käsin, mikä myös vähentää inhimillisiä virheitä.

Excel-kirjoitustoiminto säästää työaikaa ja tehostaa virheetöntä työntekoa.
