Vuoto- ja kuormitusvirtapihti, 200A, AC, ulostulolla

Vuotovirtamittaria käytetään testaamaan käytössä olevien sähkölaitteiden ja eristysten toimivuutta.

Asennusvaiheessa asennustesterillä tehdään eristysvastusmittaus jännitteettömille johdoille. Vuotovirtamittaukset tehdään jännitteellisille, sähköverkkoon kytketyille laitteille ja kaapeleille.

Vuotovirta on virtaa, joka kulkee vaiheesta maahan; maavirta on virtaa, joka kulkee maajohtimessa. Vuotovirtaa syntyy eristysten heikkenemisestä, johdotusvirheistä ja laitevioista. Aika, ympäristön ilmanlaatu sekä mekaaniset rasitukset ja laiteviat vaikuttavat eristeiden kuntoon.

Kunnonvalvonnan kannalta vuotovirtamittaukset tulee tehdä säännöllisesti ja dokumentoituna kuvan kanssa. Kuvasta on helppo havaita muutokset, joita mittaustulokset täydentävät. Näin voidaan ennakoida ja ehkäistä tulevat laiteviat, jotka pahimmassa tapauksessa voivat aiheuttaa tulipaloja sekä laite- ja henkilövahinkoja.

Vuoto- ja maavirrat mitataan vuotovirtamittarilla, sillä mA-virtojen mittaamiseen yleismittarien tai yleiskäyttöisten pihtimittarien erottelukyky ei riitä.

Vikavirtakytkimen säännöllinen tarkastus – kätevämmin

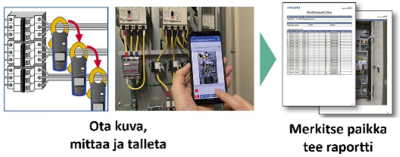

Ota mittauskohteesta ensin kuva, sillä mittaustulokset tallentuvat taulukkona samaan tiedostoon. Lisää vain osoitetiedot ja raportti on valmis. Kaikki yhdessä tiedostossa ja yhdessä paikassa, dokumentoituna.

Vikavahti -satunnaisten vikojen metsästykseen

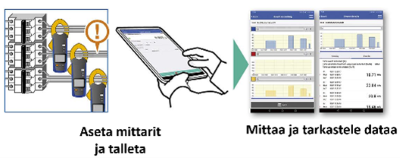

Satunnaiset viat saadaan mitattua vikavahdilla. Laite tallentaa omaan sisäiseen muistiinsa vian virta-arvot aikaleimalla. Tapahtumatiedot voidaan siten siirtää kätevästi älypuhelimelle tai tabletille langattomasti jatkokäsittelyä varten.

Uusi sensori havaitsee pienimmätkin virrat

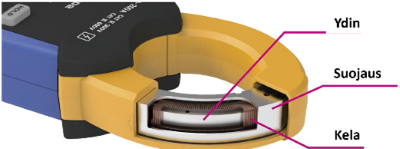

Uuden anturin ydin ja suojakuori on valmistettu hyvin magneettikenttiä läpäisevästä materiaalista. Ydintä kiertää yhtenäinen ja tiheäkierteinen johdotus, joka muodostaa kelan. Tällä rakenteella saadaan erittäin hyvä herkkyys ja se täyttää IEC/EN 61577-13 asettamat vaatimukset vuotovirtojen mittauksille.

Luettavampaa vuotovirtojen mittausta

Hioki on valmistanut pihtimittareita jo usean vuosikymmen ajan, jonka ansiosta pihtimittarien anturiteknologia on viety huippuunsa HIOKI pihtimittareissa.

1. Anturin herkkyys on tasainen koko pihdin alueella. Tasaisen herkkyysalueen ansoista johtimen sijainnilla ei ole vaikutusta mittaustulokseen.

2. Anturi ei häiriinny toisten johdinten/moduulien luomasta ulkoisista magneettikentistä. Anturin suojaus estää ulkoisten magneettikenttien vaikutukset mitattavaan johtoon.

3. Suurtaajuusvirtojen aiheuttamat häiriöt poistetaan tehokkaalla alipäästösuodattimella, joka suodattaa kapasitiiviset suurtaajuusvirrat, joita laitteissa syntyy, varsinkin invertterikäytöissä.

Sopii myös paksuille johdoille

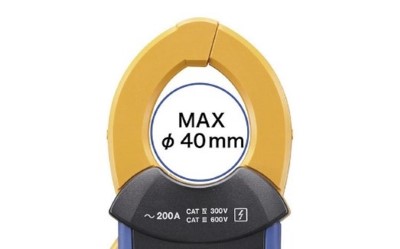

Kitaan mahtuu halkaisijaltaan jopa 40mm paksu johto.

Ohuempia mahtuu useampikin samanaikaisesti, joka mahdollistaa monivaihejärjestelmien virtamittaukset.

Ulostulo – jatkuvaan monitorointiin

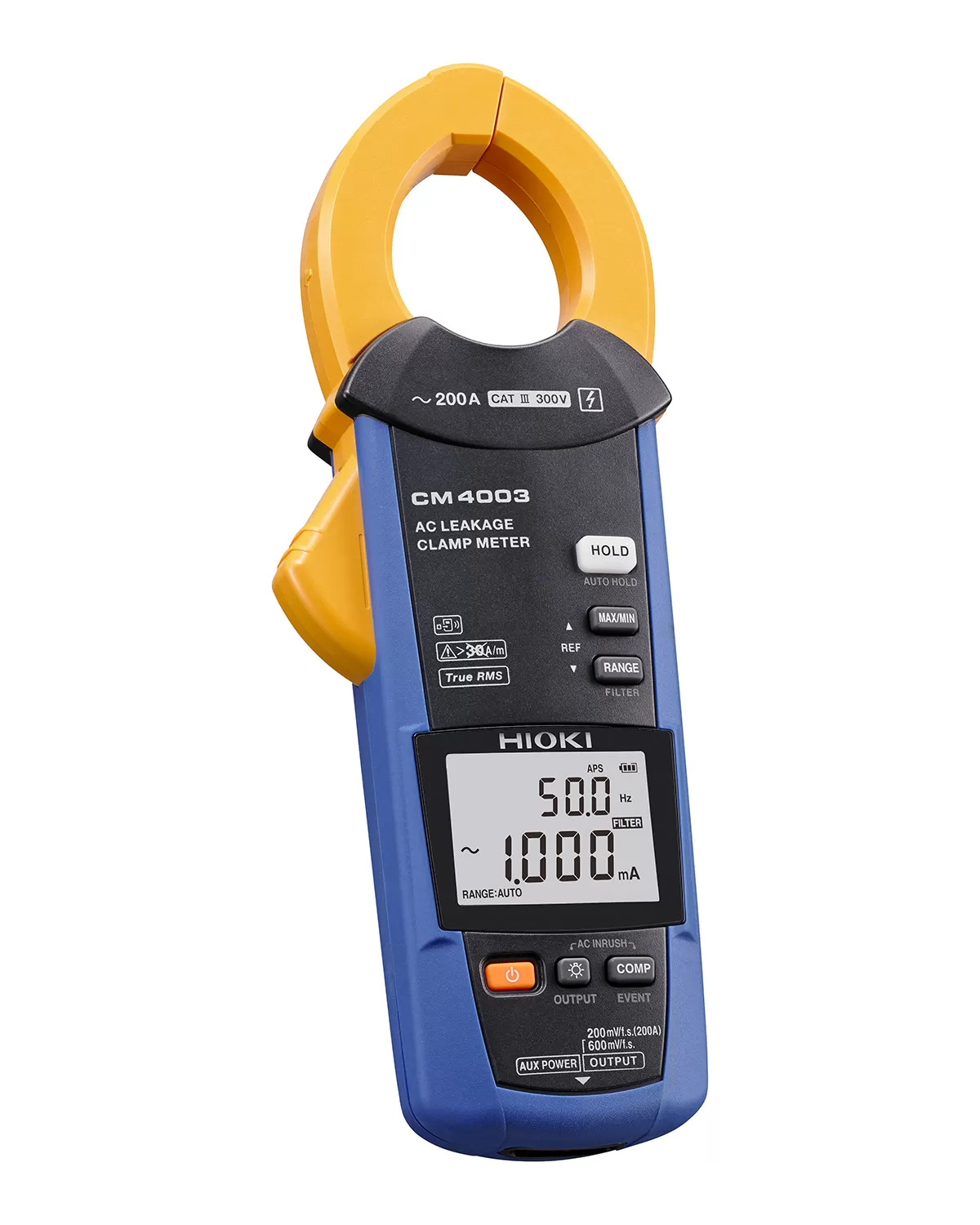

Hioki CM4003 on varustettu jatkuvalla ulostulolla, joka voi olla joko aaltomuotoa tai RMS arvoa.

Ulostulo voidaan syöttää esim. Hioki-muistipiirturille, joka sitten tallentaa koko mittaustapahtuman. Näin voidaan sitten helposti seurata virran vaihtelurajoja ja muita tapahtuneita muutoksia ajan suhteen.

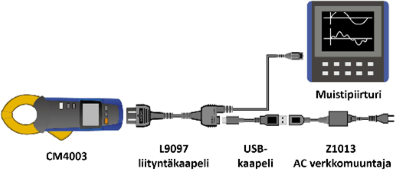

L9097-adapteria käyttämällä saadaan CM4003-laitteelle käyttöjännitteet ulkoisesta lähteestä (Z1013), jolloin mittausaika ei ole riippuvainen paristojen varaustilasta. Samassa kaapelissa (L9097)on BNC-liittimellä varustettu ulostulosignaalin lähtö.

Bluetooth yhteys – Helppoa dokumentointia

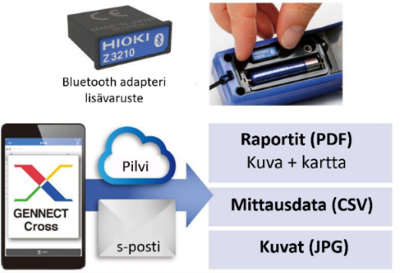

Hioki CM4003-vuotovirtamittariin voidaan hankkia langaton Bluetooth-adapteri (Z3210), jolla mittarin tiedot ja data voidaan siirtää kätevästi puhelimeen tai tablettiin -ilman johtoja.

Pienelle moduulille on varattu oma paikka, joten laitteeseen ei kiinnity mitään kotelon ulkopuolista osaa.

Bluetooth laajentaa vika-analyysiä

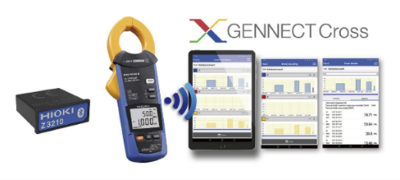

Hioki Z3210 -adapterilla saadaan CM4003-laitteeseen langaton Bluetooth-yhteys, jolla laitteen muistissa olevat vikatapahtumatiedot voidaan siirtää langattomasti älypuhelimelle tai tabletille – ilman kaapeleita.

Käytä jatkoanalyysiin ja raporttien tekoon maksutonta GENNECT Cross -ohjelmistoa, jonka voit ladata sovelluskaupasta.

Helppoa raportointia heti tuoreeltaan

Maksuttomalla Hioki GENNECT Cross -sovelluksella voidaan tehdä mittausraportit heti mittauspaikalta kuvien kera.

Ohjelmistossa on monipuoliset toiminnot mittausdatan käsittelyyn ja kenttäraporttien välittömään tekoon heti mittauspaikalla, jolloin paikan tapahtumat ovat mittaajalla vielä tuoreessa muistissa.

Voit myös ottaa paikan päällä valokuvia ja upottaa mittaustulokset suoraan valokuvaan! Lisäksi voit lisätä omia kommenttejasi. Tallennetut raportit voidaan lähettää sähköpostilla tai tallentaa pilveen, josta ne ovat heti luvan saaneiden käytettävissä.

Exceliin kirjoittava

Excel® Direct -toiminnolla Hioki CM4003 kirjoittaa mittaustulokset automaattisesti suoraan Excel-taulukkoon.

Hiokia käyttämällä sinun ei enää tarvitse syöttää mittaustietoja Excel-taulukkoon käsin, mikä myös vähentää inhimillisiä virheitä.

Excel-kirjoitustoiminto säästää työaikaa ja tehostaa virheetöntä työntekoa.

Hioki CM4003 vuotovirtapihtien valmiskokoonpanot:
