HIOKI AC Clamp Power Meter True RMS, single- or 3-phase

Tuotekoodi: CM3286-50

AC Clamp Power Meter, True RMS, single- or 3-phase (balanced condition / without distortion), phase angle, power factor

Mikäli tuotteella ei ole näkyvissä hintaa, pyydä tarjous.


  • Tuotekoodi: CM3286-50

Luokkansa parasta mittausta

Hiokin-pihtimittarit ovat luokkansa parhaita mittauslaitteita, joissa yhdistyvät uusin teknologia ja Hiokin vuosikymmenten saatossa hankittu kokemus virranmittauksen anturiteknologiasta.

HIOKI CM3286 on teho-/kulutuspihtimittari, jolla voidaan mitata jännitettä, virtaa, tehoa, kulutusta, tehokertoimia, loistehoa sekä taajuutta. Lisäksi sillä voidaan mitata vaiheen kiertosuuntia 1- ja 3-vaihejärjestelmistä.

IP50-suojaluokka antaa hyvän suojan pölylle. Laite on omiaan huollossa, tuotekehityksessä sekä monissa sähköisten laitteiden kunnossapidossa.



Bluetooth yhteys - Z3210 USB Nano-adapterilla

Bluetooth yhteensopiviin Hioki laitteisiin voidaan hankkia langaton Bluetooth-adapteri (Z3210), joko ostohetkellä tai jälkikäteen. Sen avulla mittarin tiedot ja data voidaan siirtää kätevästi älypuhelimeen tai tablettiin -ilman johtoja.

Pienelle nano-USB -adapterille on varattu oma paikkansa useimmiten laitteen sisältä, joten siihen ei kiinnity mitään kotelon ulkopuolista ja suurikokoista osaa.

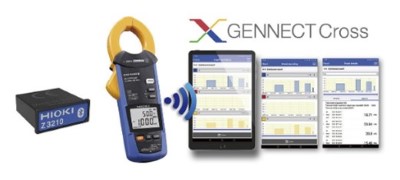

Bluetooth laajentaa vika-analyysia ja tuo lisää mittaustoimintoja

Hioki Z3210-adapterilla saadaan CM3286-laitteeseen langaton bluetooth yhteys, jolla muistissa olevat vikatapahtumatiedot voidaan siirtää langattomasti älypuhelimelle tai tabletille.

Käytä jatkoanalyysiin ja raporttien tekoon maksutonta GENNECT Cross -ohjelmistoa, jonka voit ladata sovelluskaupasta.

Sovellusohjelmalla lisäät Hioki mittareihin runsaasti lisätoimintoja:

  • etänäyttö
  • dataloggaus
  • vikavahti
  • harmonisten mittaus
  • dokumentointi

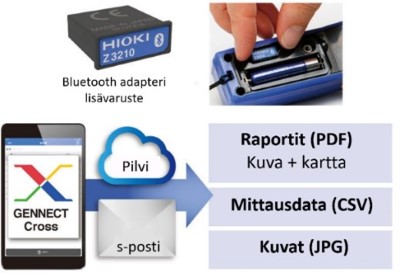

Helppoa raportointia heti tuoreeltaan

Maksuttomalla Hioki GENNECT Cross -sovelluksella voidaan tehdä mittausraportit heti mittauspaikalta kuvien kera.

Ohjelmistossa on paljon toimintoja mittausdatan käsittelyyn ja kenttäraporttien välittömään tekoon heti mittauspaikalla, jolloin paikan tapahtumat ovat mittaajalla vielä tuoreessa muistissa.

Voit ottaa paikan päällä valokuvia ja upottaa mittaustulokset suoraan valokuvaan! Voit myös lisätä omia kommentteja valokuviin ja raportteihin. Tallennetut raportit voidaan lähettää s-postilla tai tallentaa pilveen, josta se on heti muiden luettavissa.





Exceliä kirjoittava

Excel® Direct -toiminnolla Hioki CM3286 -pihtimittari kirjoittaa mittaustulokset automaattisesti suoraan Excel-taulukkoon.

HIOKI-mittaria käyttämällä sinun ei enää tarvitse syöttää mittaustietoja Excel-taulukkoon käsin.

Excel® Direct -toiminto vastaa langattoman näppäimistön toimintaa ja siksi se poistaa inhimilliset virheet mittaustulosten kirjaamisessa.

Sen käyttö ei vaadi erillisten ohjelmistojen asennuksia PC:lle. Hioki-mittareiden Excel-kirjoitustoiminto säästää työaikaa ja tehostaa virheetöntä työntekoa, erityisesti ylläpito- ja vuositarkastusmittauksissa sekä toistuvissa mittauksissa. Omassa Excel-taulukossa voidaan käyttää myös kaavoja, jolloin esimerkiksi liian alhainen tulos näkyy punaisena.

















Harmonisten mittaus

Harmonisten analysointia voidaan tehdä yhdistämällä laite maksuttomaan Hioki GENNECT Cross -sovellukseen Bluetooth-yhteyden kautta.

Harmoniset saattavat aiheuttaa:

  • sähkölaitteiden ylikuumenemista ja siten myös palovaaran
  • laitteiden toimintahäiriöitä
  • lisääntyneen sähkölaitteen tehohukan
  • sähkölaitteen käyttöiän lyhenemisen
  • sähkölaitteen tehokkuuden pienenemisen











Moneen käyttöön

Monipuolisuutensa ansiosta Hioki-mittari soveltuu hyvin käytettäväksi sekä teollisuuden, toimistojen että kodin tehomittauksiin.

Sillä voidaan mitata tarkasti tehonkulutusta 5 W – 360 kW alueella ja vaihtovirtoja 60 mA – 600 A asti.

Mittarilla voidaan mitata sekä 1-vaihe- että 3-vaihetehoa (balansoitu):

  • 1-vaihe / 2 johdinta
  • 1-vaihe / 3 johdinta
  • Balansoitu 3-vaihe / 3 johdinta
  • Balansoitu 3-vaihe / 4 johdinta (3-vaiheen mittaustulos on arvio)





















Helppolukuinen näyttö

Näytöllä näkyy kerralla 4-eri mittausarvoa:

  • tehokerroin (power factor)
  • teho / kulutus (active power)
  • jännite (voltage)
  • virta (current)













3-vaihesähkön mittaus opastuksella

3- vaihesähkön mittaukset tapahtuvat oikein seuraamalla näytön opasteita.





Automaattinen näytön pito

Näyttö on selkeä ja helposti luettava, ja siinä on laaja katselukulma.

Tilanteissa, joissa näyttö ei ole helposti luettavissa, on kätevämpää käyttää näytön automaattista pitoa (Auto Hold). Kun lukema vakiintuu, se pysähtyy (piip) ja jää näyttöön automaattisesti.

Näytön lukitus poistuu itsestään seuraavalla mittauksella.

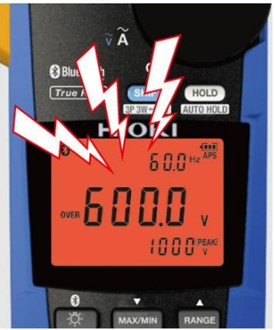

Varoittaa automaattisesti – turvallinen käyttää

Mittari varoittaa automaattisesti vaaratilanteista äänimerkillä sekä punaisella taustavalolla, kun sisääntulossa havaitaan liian suuria jännitteitä tai virtoja.

Punainen taustavalo on erityisen hyödyllinen meluisissa ympäristöissä, joissa kuulosuojaimien käyttö on yleistä.







Epätasapainossa olevan 3-vaihejärjestelmän tehomittaus

Hioki CM3286 voi mitata tehon epätasapainoisesta 3-vaihe / 3-johdin -järjestelmästä.

Suorita mittaus kahden vaiheen mittauksella, yksi vaihe kerrallaan. Mittausten jälkeen laite summaa mittaustulokset automaattisesti. Kolmella mittauksella voidaan mitata myös 3-vaihe / 4-johdin -järjestelmiä.













Vaihteluvälin mittaus

Hioki CM3286 voi näyttää samanaikaisesti mittauksen maksimi- (MAX), minimi- (MIN) ja keskimääräisen (AVG) arvon, mikä helpottaa vaihtelun suuruuden tarkastelua.

Mittari osaa mitata myös huippuarvon (PEAK), joten sitä voidaan käyttää huippuarvojen vaihteluvälin mittaamiseen.







Myös 1000A /1500A virtojen mittaus onnistuu

Lisävarusteena Hioki CM3286 on saatavilla lisäpihti (9290-10), jolla voidaan mitata 55 mm tai 80 × 20 mm paksuisia virtakiskoja.

Tällä yhdistelmällä voidaan mitata AC-virtoja aina 1000 A asti (tai 1500 A asti enintään 5 minuutin ajan).







Kiertosuunnan mittaus

3-vaihesähkön oikea kiertosuunta on helppo mitata näyttöä seuraamalla.



Hioki CM3286 -sarjan pihtimittarimallit:

Malli Kuva Sisältää
CM3286-50

Peruslaite CM3286-50

Mittajohdot (L9257), kantolaukku (C0203), käyttäjän käsikirja. paristot

CM3286-90

Yhdistelmäpaketti CM3286-90

Mittajohdot (L9257), kantolaukku (C0203), käyttäjän käsikirja, paristot, GENNET Cross -ohjelmisto, Z3210 Bluetooth nano-USB -adapteri.
