HIOKI 3CH CURRENT UNIT
Tuotekoodi: U8977
Kolmen kanavat virtayksikkö. 3 kanavaa, virtamittaus. DC 2 MHz, 5 MS/s. ME15W -liitin. Yhteensopiva suoraan seuraavien HIOKI -virta-anturien kanssa: 9272-05, CT6830, CT6831, CT6841A, CT6843A, CT6844A, CT6845A, CT6846A, CT6862-05, CT6863-05, CT6872, CT6872-01, CT6873, CT6873-01, CT6875A, CT6875A-1, CT6876A, CT6876A-1, CT6877A, CT6877A-1, (CT6904 - valmistus lopetettu -> korvaava tuote CR6904A), CT6904A (CT6904A-1, CT6904A-2 ja CT6904A-3 - valmistus lopetettu). HUOM! Mikäli tilaat CT9920-konversiokaapelin, kuten alempana, joka konvertoi PL14-liittimen ME15W -liittimeen, saat sen avulla myös seuraavat virta-anturit kiinni: CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CT7044, CT7045, CT7046. Virtamittaus. Näitä moduuleita voitte tilata max. 3 kpl / laite -> yhteensä 9 kanavaa.
Mikäli tuotteella ei ole näkyvissä hintaa, pyydä tarjous.
- Tuotekoodi: U8977
- Kampanja2: 1
- Kampanja3: 1
Uusi HIOKI piirturiskooppi – MR6000
HIOKI julkaisi ensimmäisen muistipiirturinsa vuonna 1983. Nykyään tuoteperheeseen kuuluu runsaasti erilaisia muistipiirtureita, käteen mahtuvasta mallista aina yli 50-kanavaisiin malleihin.
Tämä uusi piirturiskooppi on piirturin ja dataloggerin yhdistelmä, jossa on nykyaikaisen skoopin helpompi käyttöliittymä.
Uudenlainen tapa mitata, tallentaa ja analysoida
Uudessa MR6000 piirturiskoopissa on tuplasti suurempi (200Ms/s) näytteenottonopeus, kuin vanhemmissa malleissa (100Ms/s). Näin saadaan luotettavasti tallennettua nopeatkin ilmiöt useilta samanaikaisilta kanavilta. Monikanavaisuus ja pitkät tallennusajat kasvattavat helposti mittaus- datan kokoa ja siksi laitteessa on suurempi sisäinen muisti. Tallennetun datan käsittely on helppoa nykyaikaisen, sormiohjattavan kosketusnäytön ansiosta.
Tutustu piirturiin lisää tästä:

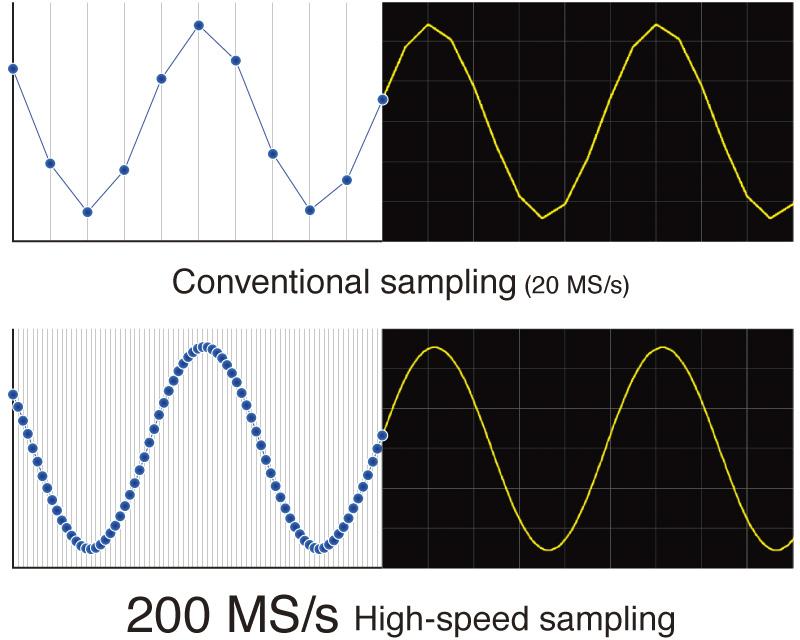

Näytteenottonopeus 200Ms/s
Nopeampi näytteenotto – ei enää alinäytteistystä!
Samalla kertaa julkaistiin uusi analogiayksikkö, U9876, jossa on koko tuoteperheen suurin näytteenottonopeus. Se on huomattavasi suurempi kuin muissa malleissa, nyt jopa 200Ms/s.
HIOKI MR6000 – invertteri ja poweri mittauksiin
Piirturiskoopin 200Ms/s monikanavaisella näytteenottonopeudella saadaan kertailmiöt luotettavasti napattua ja niitä on helppo tarkastella suurella 12″
kosketusnäytöllä. Mittauksia helpottaa myös se, että kaikki kanavat ovat aidosti kelluvia, joten erillisiä lisälaitteita ei tarvita ja mittaukset voidaan tehdä turvallisesti.

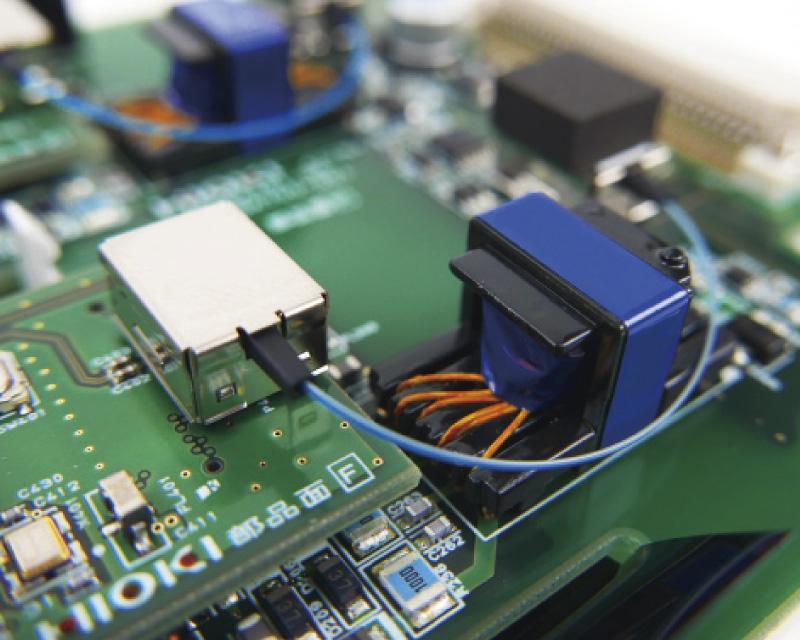

Täydellisesti eristetyt kanavat
Sisääntulokanavat ovat täydellisesti erotettu toisista kanavaista sekä laitteen rungosta. Toisin kuin oskilloskoopeissa, tähän laitteeseen signaalit voidaan tuoda suoraan sisääntuloliittimiin, vaikka maiden välillä olisikin potentiaalieroa. Kätevää ja ennen kaikkea turvallista.
Nopeampi tallennus
HIOKI MR6000:tta sarjan laitteessa on uuden käyttöliittymän lisäksi erittäin tehokas ja nopea datan tallennus, joka on jopa 32 kertaa nopeampi kuin edeltävissä malleissa. Hitaat kovalevyversiot on korvattu nopeilla SSD-muisteilla.
Laitteessa on vakiona nopea USB3-liityntä mittausdatan nopeampaan siirtoon ulkoiselle USB3 Flash muistille. Se on useita kertoja nopeampi kuin vielä yleisesti käytössä oleva vanha USB2.
Edeltävissä malleissa dataa voitiin tallentaa massamuistiin yhdeltä kanavalta 1Ms/s nopeudella, kun tässä uudessa mallissa tallennus voi tapahtua samanaikaisesti 32 kanavalta 1Ms/s nopeudella!
Datan tallennus: SSD, HDD, USB3, SD ja PC
https://www.youtube.com/watch?v=VsEu4FFyaFA

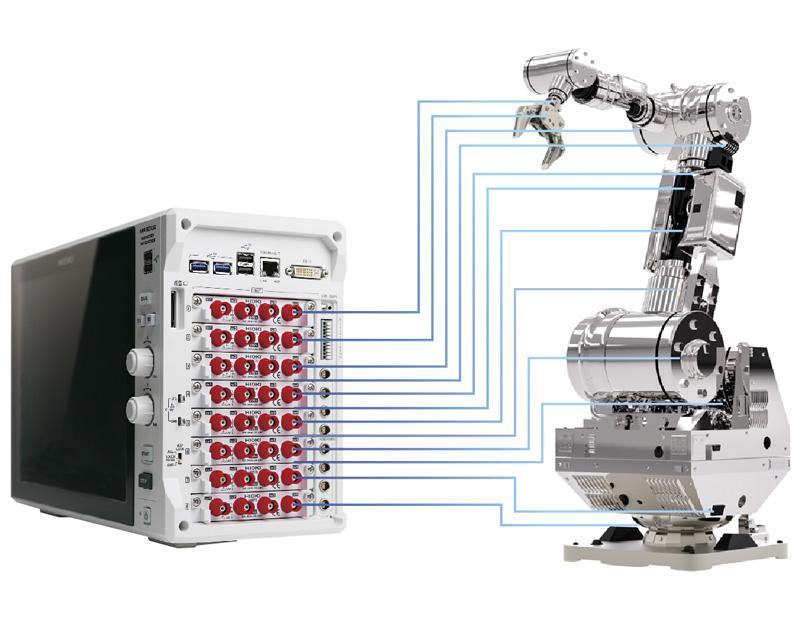

Monta samanaikaista kanavaa
HIOKI MR6000:tta runkoon voidaan laitaa useita joko erilaisia tai samanlaisia mittausmoduuleita, joita julkaisuhetkellä on 12 kappaletta. Runkoon voidaan laittaa esimerkiksi 8 kpl 4-kanavaisia analogiamoduuleita (U8975), joissa kussakin näytteenottonopeus on 5Ms/s ja AD-muunnos on 16-bittinen. Näin käytettävissä on 32-samanaikaista ja erottelukykyistä mittauskanavaa yhdessä rungossa.

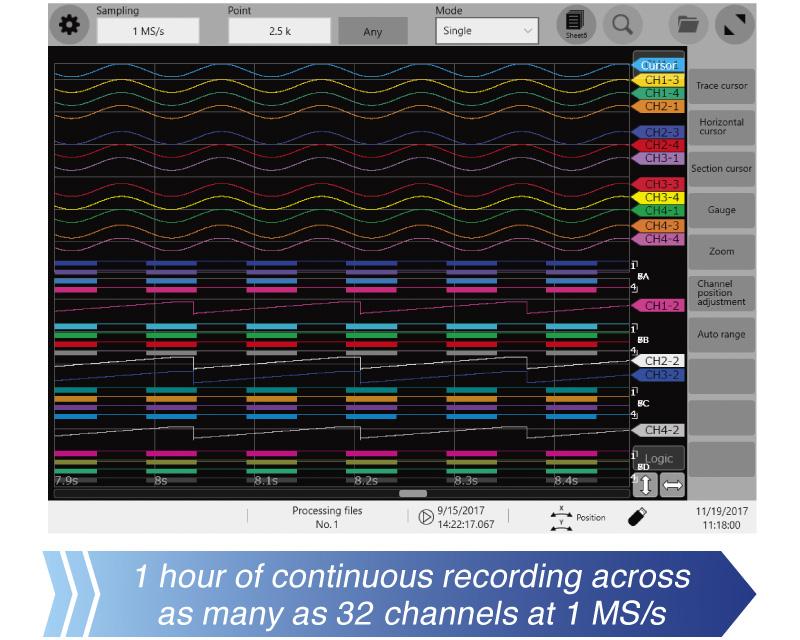

Pitkiä tallennuksia monikanavaisesti
HIOKI MR6000:tta laitteella voidaan helposti tehdä pitkäajan tallennuksia monikanavaisesti ja suurella nopeudella.
Esimerkki:
tallentaa 1 tunnin ajan 32-samanaikaista kanavaa 1Ms/s
näytteenottonopeudella.

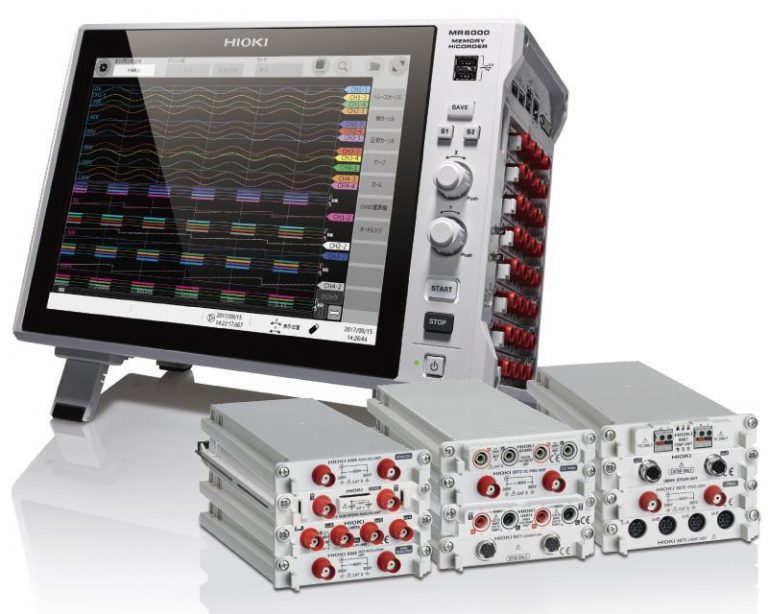

Runsas valikoima mittausmoduuleita
HIOKI MR6000:tta runkoon voidaan laittaa useita erilaisia tai samanlaisia mittausmoduuleita, jotka ovat helposti myös käyttäjän vaihdettavissa. Yhteen runkoon mahtuu 8 moduulia samanaikaisesti.
Esimerkiksi sähkönsyöttömittauksiin soveltuu U8974 (High-Voltage) moduuli, jonka suora sisäänmeno on 1000VDC / 700VAC, eikä siis erillistä differentiaaliprobea tarvita. Muita käyttökohteita ovat verkkojännitemittaukset sekä UPS-laitteiden mittaukset.
Useita logiikkakanavia voidaan myös helposti mitata samanaikaisesti jopa 128 kanavalta, käyttämällä 8973 logiikkamoduulia.

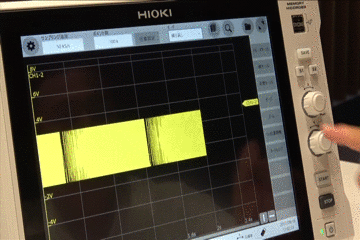

Mukavampi kosketusnäyttö
Älypuhelimista ja tableteista tuttu kapasitiivinen kosketusnäyttö on mukava ja miellyttävä käyttää. Suurella näytöllä myös zoomatut yksityiskohdat näkyvät tarkasti ja selvästi. Zoomaus ja näytön siirto on nopeaa ja luonnollista.

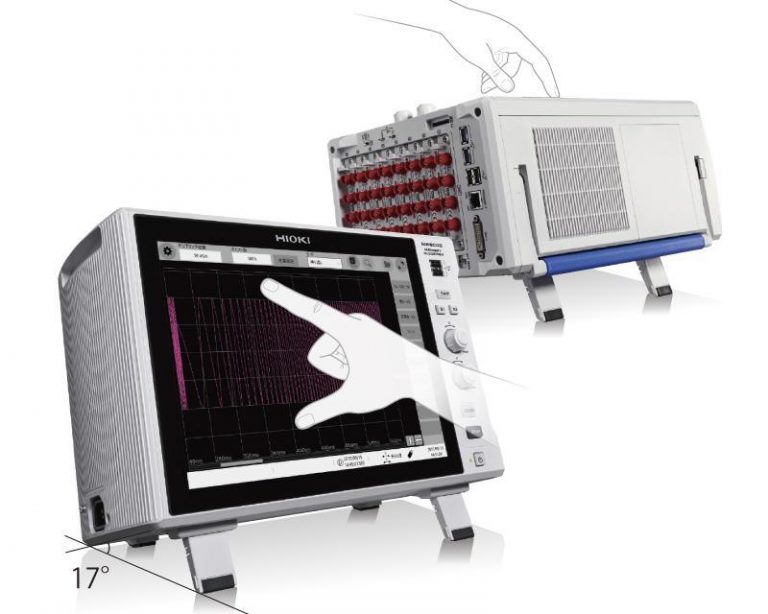

Aina ergonominen käyttöasento
Kosketusnäyttöä on helpompi käyttää ja lukea, kun se on hieman kallistettu. MR6000:tta laitteessa on käännettävät laitejalat sekä edessä että takana.

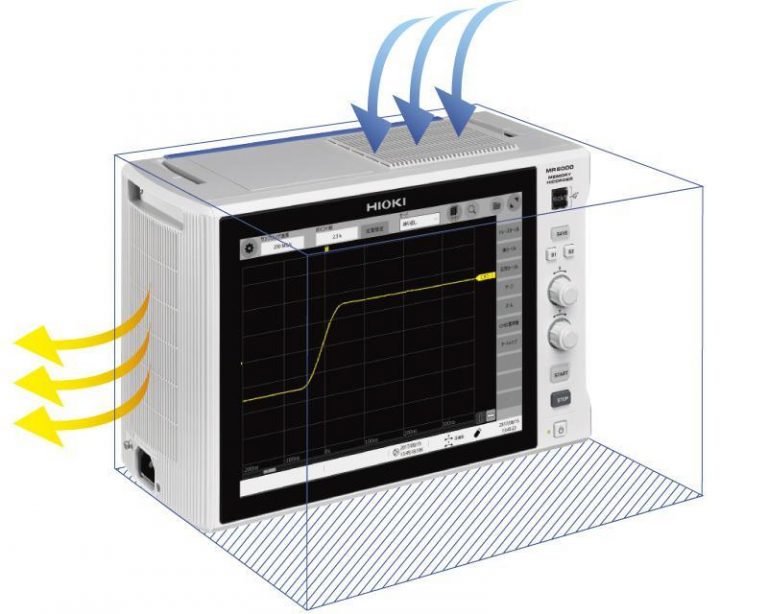

Edeltäjäänsä 1/2 pienempi

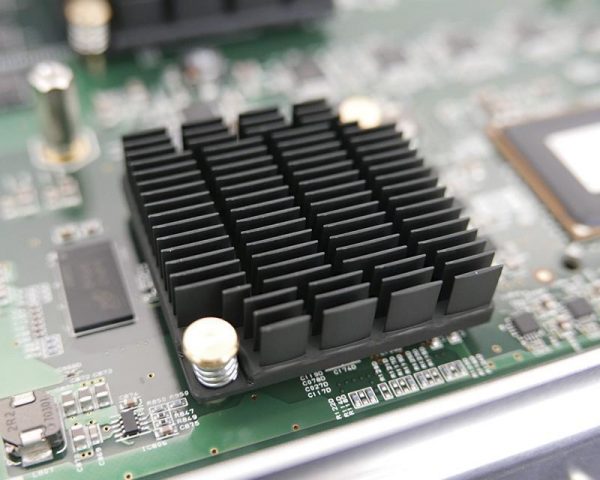

Vaikka näyttö on huomattavasti suurempi kuin vanhoissa malleissa, niin mekaanista kokoa on silti saatu pienennettyä huomattavasti. Kosketusnäytön ansiosta myös pienempi etupaneelin tarve mahdollisti suuremman näytön. Prosessoritehon kasvaessa myös tuuletusta on tehostettu, laitteen olematta silti meluisa.

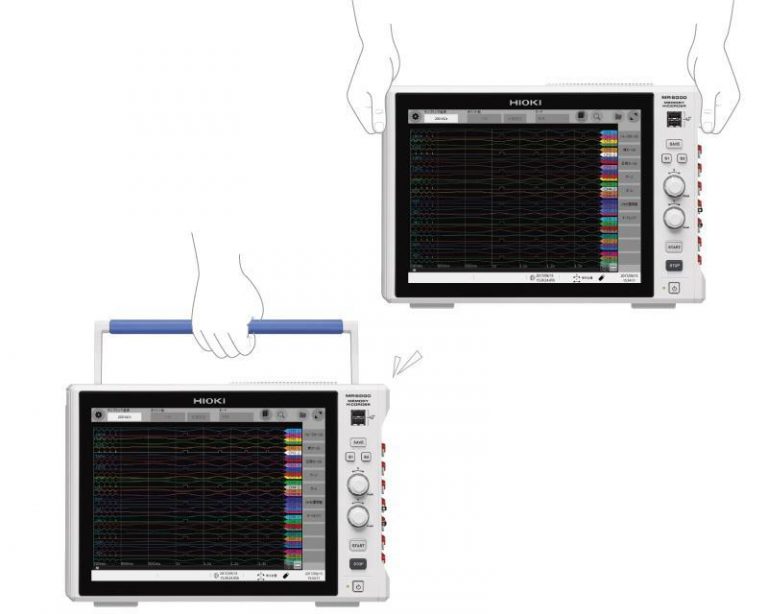

Helppo siirrellä
HIOKI MR6000:sta on helppo liikutella ja siirrellä, sillä laitteessa on kumipäällysteiset kantokahvat, joista saa tukevan ja liukumattoman otteen.

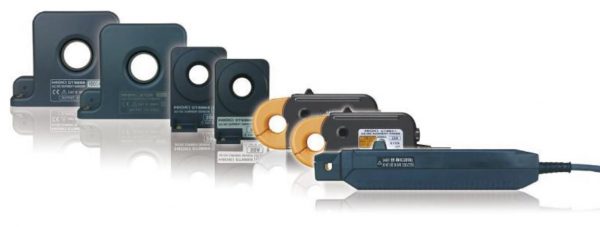

Yhteensopiva tarkkojen virta-anturien kanssa
Mittausjärjestelmä koostuu itse mittalaitteesta sekä anturista. Hyvä ja tarkka virta-anturi on perusedellytys monikanavaisten arvojen luotettaviin ja tarkkoihin mittauksiin.
HIOKI MR6000:nen runko voidaan varustaa virtaprobein tehonsyötöllä (Z5021), jolla saadaan tarvittavat käyttöjännitteet jopa 8:lle probelle.

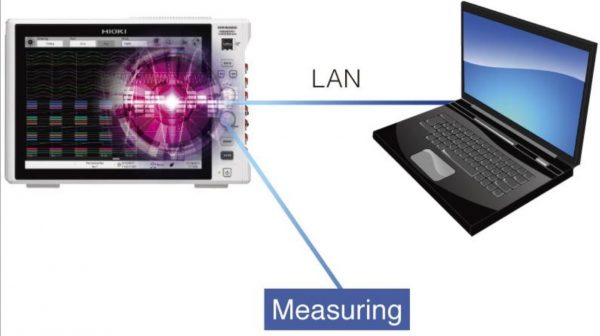

Tiedot PC:lle
Tiedot voidaan siirtää helposti PC:lle käyttäen FTP-toimintoa. Lisäksi tiedot voidaan siirtää myös reaaliaikaisena tallennuksena PC:lle.
LAN liitynnän kautta laitteeseen voidaan olla yhteydessä suoraan selaimella.
Invertterien, moottoreiden ja -ohjausyksiköiden mittauksiin
HIOKI MR6000:nen voidaan varustaa myös virta-anturi yksiköllä, 9871, joka antaa virta-anturille sen tarvitseman käyttöjännitesyötön. HIOKI valmistaa itse kaikki virta-anturit ja virtapihdit, jotka toimivat tarkasti suurella lämpötila-alueella. Siksi ne soveltuvat muita paremmin mittauskohteisiin, joissa mittauslämpötila vaihtelee. Laite tunnistaa HIOKIn valmistamat anturit automaattisesti ja siten ne ovat helpompikäyttöisiä ja tunnistuksen ansiota inhimillinen virhemahdollisuus skaalausasetuksissa pienenee.
Invertterien, moottoreiden ja -ohjausyksiköiden mittauksiin
HIOKI MR6000:nen voidaan varustaa myös virta-anturi yksiköllä, 9871, joka antaa virta-anturille sen tarvitseman käyttöjännitesyötön. HIOKI valmistaa itse kaikki virta-anturit ja virtapihdit, jotka toimivat tarkasti suurella lämpötila-alueella. Siksi ne soveltuvat muita paremmin mittauskohteisiin, joissa mittauslämpötila vaihtelee. Laite tunnistaa HIOKIn valmistamat anturit automaattisesti ja siten ne ovat helpompikäyttöisiä ja tunnistuksen ansiota inhimillinen virhemahdollisuus skaalausasetuksissa pienenee.

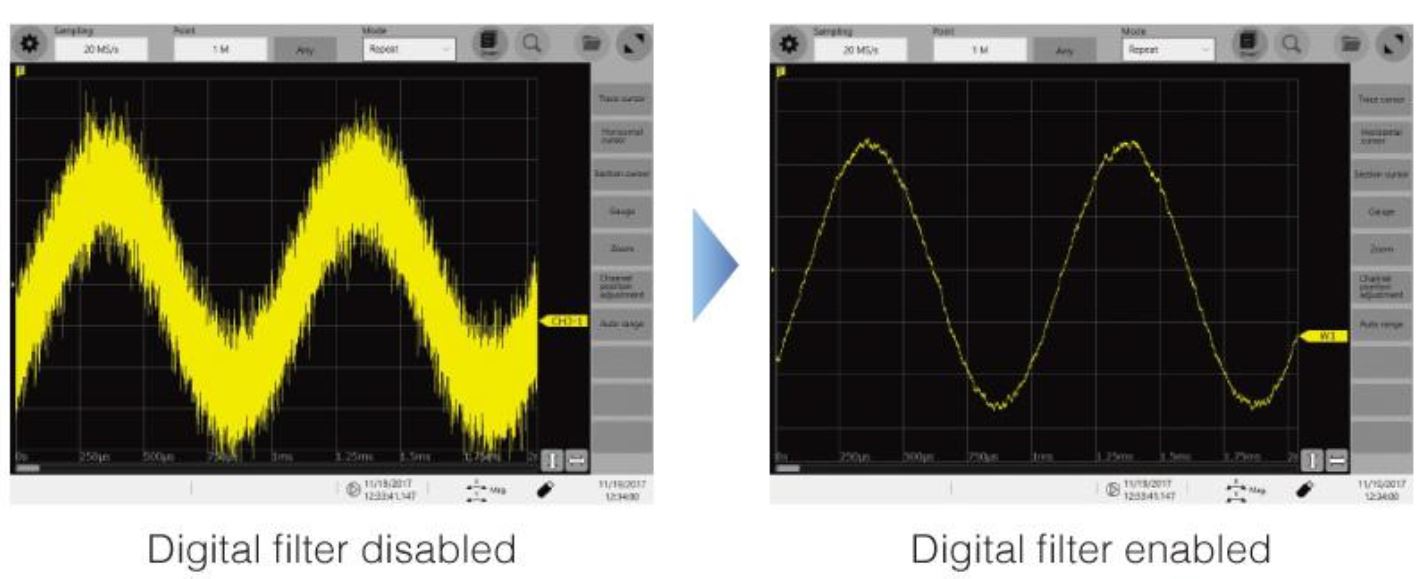

Aaltomuodot ilman kohinaa – digitaaliset filtterit
Digitaalisilla filttereillä voidaan poistaa harmonista kohinaa tai sillä voidaan rajoittaa mittauskaistaa, joka puolestaan myös kohinaa mittaussignaalista.
HIOKI MR6000 Piirturiskoopissa - sormiohjaus.
