Tarkkaa mittausta Hioki CM4001 -mittarilla

Vuotovirtamittaria käytetään testaamaan käytössä olevien sähkölaitteiden eristysten toimivuutta. Asennusvaiheessa asennustesterillä tehdään eristysvastusmittaus jännitteettömille johdoille, kun taas vuotovirtamittaukset tehdään jännitteellisille, sähköverkkoon kytketyille laitteille tai kaapeleille. Vuotovirta on virtaa, joka kulkee vaiheesta maahan, ja vastaavasti maavirta on virtaa, joka kulkee maajohtimessa. Vuotovirtaa syntyy eristysten heikkenemisestä, johdotusvirheistä ja laitevioista. Aika, ympäristön ilmanlaatu sekä mekaaniset rasitukset ja laiteviat vaikuttavat eristeiden toimivuuteen.

Kunnonvalvonnan kannalta vuotovirtamittaukset tulee tehdä säännöllisesti ja dokumentoidusti, jolloin on helppo havaita muutokset ja ennakoida tulevat laiteviat, jotka pahimmassa tapauksessa voivat aiheuttaa tulipaloja tai henkilövahinkoja. Vuoto- ja maavirrat mitataan vuotovirtamittarilla, sillä mA-virtojen mittaamiseen yleismittarien tai yleiskäyttöisten pihtimittarien erottelukyky ei riitä.

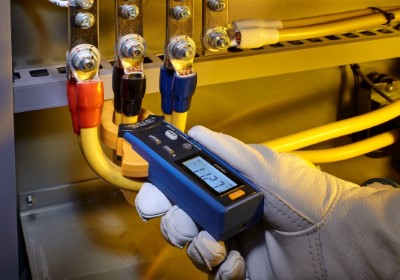

Hioki on julkaissut uuden pihtimallisen vuotovirta- ja kuormitusvirtamittarin, jossa on kapeat, pisaranmalliset mittauskärjet. Valtaosa markkinoilla olevista pihtimittareista on varustettu isoilla ja pyöreäpäisillä kärjillä, joita on vaikea saada mahtumaan täyteen ahdettuun sähkönjakokaappiin, jossa kaapelit ovat vieri vieressä. Tämän takia Hioki kehitti vuotovirtamittariin uudentyyppiset pisarakärjet, jotka ovat muita malleja kapeammat. Näin mittaukset voidaan suorittaa nopeasti ja helposti myös ahtaissa paikoissa.

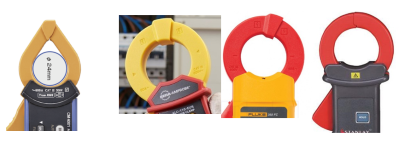

Pisarakärjet kömpelöiden pyöreäkärkisten tilalle

Hioki CM4001 -mallissa on valtavirrasta poiketen kapeat pisarakärjet, joilla mittaaminen onnistuu helposti ja nopeasti ahtaissa tiloissa sekä lähekkäin sijaitsevista johdoista.

Pyöreäkärkiset pihdit vaativat huomattavasti enemmän vapaata tilaa mittauksen asetusvaiheessa, mikä kenttäkokemuksen mukaan on hankalaa ja aikaa vievää.

Vuotovirtamittari – hälytysrajalla

Uuteen Hioki-vuotovirtamittariin voidaan asettaa haluttu hälytysraja, jonka ylityksestä ilmoitetaan automaattisesti sekä äänellä että punaisella vilkkuvalolla. Näin liian suuren vuotovirran omaava kohde on helpommin paikallistettavissa, vaikka näyttö ei olisikaan näkyvissä kaapelinipun takana.

Videolla Hioki CM4001 – hälytysrajamittaus.

Kaikkiin virtamittauksiin

Hioki CM4001 -mittaria voidaan käyttää vikavirta-, käyttö-/kuormitusvirta- sekä käynnistysvirtamittauksiin. Mittaustarkkuus on taattu koko mittausalueella, joka on 0,6 mA–600 A AC. True RMS -mittaus.

Käytössä kätevä suodatin

• Suodattimella voidaan poistaa harmoniset, suurtaajuushäiriöt sekä ylimääräiset kohinat, kun mittaukset halutaan keskittää 50/60 Hz -verkkotaajuudelle.

Taustavalaistu näyttö

• Parantaa luettavuutta heikoissa valaistusolosuhteissa. Automaattinen virrankatkaisu säästää paristoa tai akkua.

Monipuolista mittausta

• Maksimi-, minimi- ja keskiarvonäyttö
• Automaattinen mittauslukeman pito
• Piikkiarvon mittaus soveltuu erityisesti häiriöpiikkien ja kertailmiöiden mittauksiin
• Käynnistysvirtojen mittaus (Inrush Current) erilaisten käynnistystapahtumien mittaamiseen ja vertailuun
• Taajuusnäyttö
• Pariston/akun varaustilan näyttö

Mukava ja turvallinen

Hioki CM4001 -vuotovirtamittari on hyvin käteen istuva ja tuntuu mukavalta. Mittari painaa vain 115g, joten sen ei rasita kättä ja siitä on helppo pitää kiinni.

Turvallisuus:

• Käyttölämpötila −10°C – 65°C
• Säilytyslämpötila −10°C – 65°C
• EN 61010 ja EMC EN 61326 hyväksytty
• CAT III 300V
• Takuu 3-vuotta
• Läpivienti turvahihnalle

Bluetooth-yhteys – helpompaan dokumentointiin

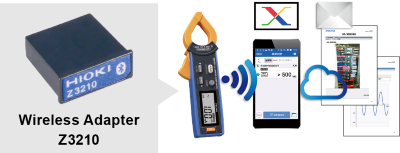

Hioki CM4001 -vuotovirtamittariin voidaan hankkia langaton Bluetooth-adapteri (Z3210), jonka avulla mittarin tiedot ja data voidaan siirtää kätevästi langattomasti puhelimeen tai tablettiin – ilman johtoja. Pienelle moduulille on varattu paikka paristokotelosta, joten laitteeseen ei tarvitse kiinnittää mitään kotelon ulkopuolelle.

Älypuhelimeen tai tablettiin voi ladata sovelluskaupasta maksuttoman Hioki Gennect Cross -mittausohjelmiston, joka toimii iOS- ja Android-laitteilla.

Näin dokumentti voidaan laatia suoraan paikan päällä ja lähettää välittömästi eteenpäin esimerkiksi yrityksen omalla logolla varustettuna. Dokumenttiin voidaan myös liittää paikan päällä otettu valokuva, joka kertoo enemmän kuin tuhat sanaa. Katso lisätietoja Liittyvät tuotteet -välilehdeltä: Hioki Gennect Cross.

Vakiovarusteet

• HIOKI CM4001 -vuotovirtamittari
• kantolaukku
• kantohihna
• käyttöohje
• paristo, LR03
• 3-vuoden takuu

Vuotovirtamittauksella on sama tarkoitus kuin eristysvastusmittauksella: varmistaa sähköjohtimien eristeiden kunto. Vuotovirtamittaus tehdään jännitteellisessä tilassa, jolloin myös mahdolliset laiteviat paljastuvat.

Helpommin Hioki.
