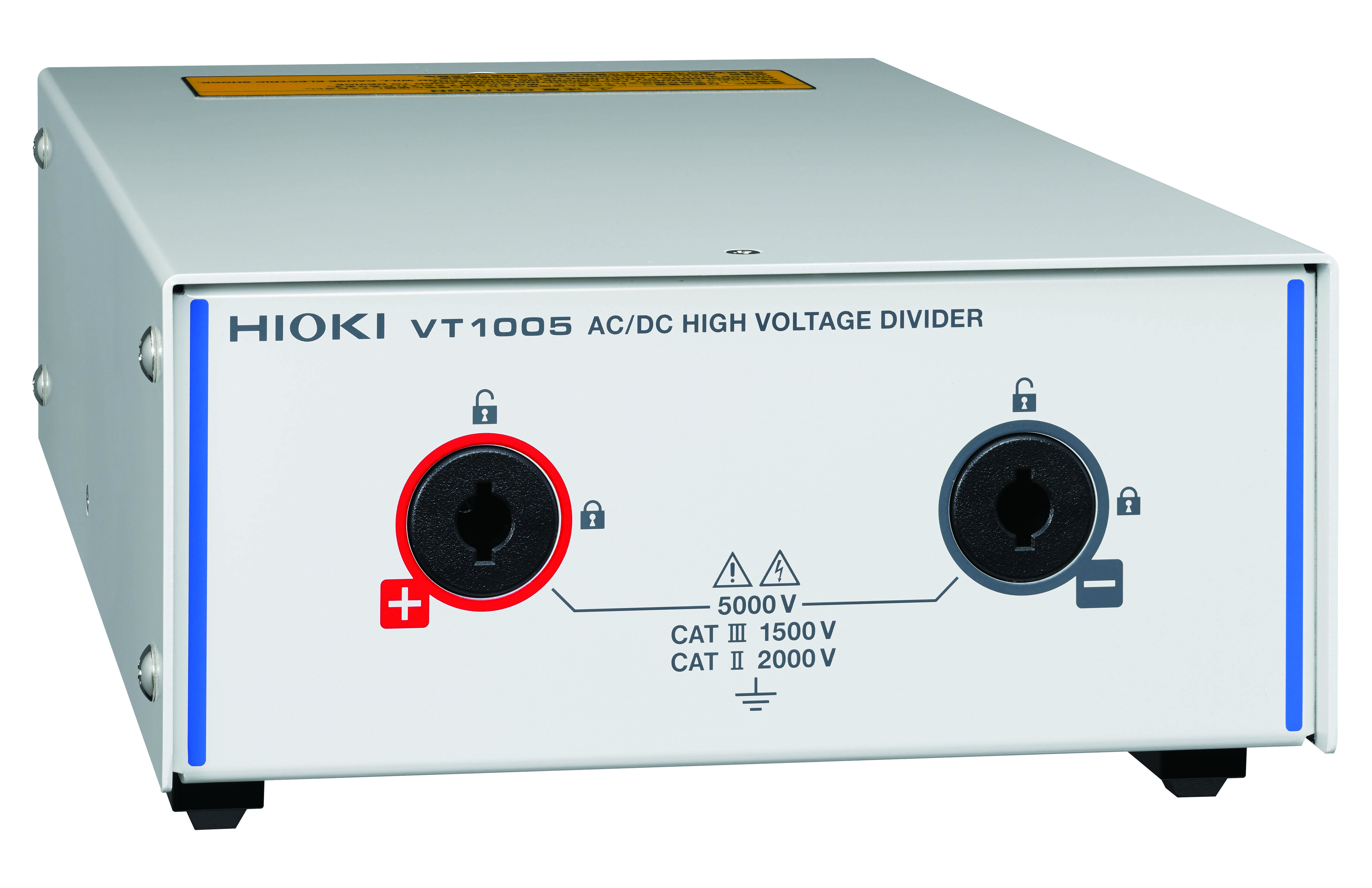

HIOKI AC/DC HIGH VOLTAGE DIVIDER

HIOKI AC/DC HIGH VOLTAGE DIVIDER

Tuotekoodi: VT1005

DC/AC Voltage Divider, 5000 Vrms, ±7100 Vpeak DC to 4 MHz, Voltage dividing ratio 1000:1, to be used in combination with PW8001, PW6001 and PW3390 - interesting unit.

Mikäli tuotteella ei ole näkyvissä hintaa, pyydä tarjous.

  • Tuotekoodi: VT1005
  • Kampanja19: 1

Tarkkuusmittaukset suurjännitesovelluksiin

Rautatie- ja sähköjärjestelmäsovelluksissa käytettävät invertterit muuntavat suurjännitteistä tehoa. Tällaisten muunnosten hyötysuhteen mittaamiseksi on voitava mitata 1000 V:n ja sitä suurempia jännitteitä.

Hioki VT1005 on suurjännitejakaja, joka toimii 5 kV rms:ään asti ja lähettää pienempitasoisen jännitesignaalin tehoanalysaattorille.

Suuren hyötysuhteen omaavat invertterit voidaan mitata tarkasti, edellyttäen, että niiden DC- ja suurtaajuiset virrat voidaan mitata luotettavasti ja tarkasti. Tämän takia HIOKI VT1005 -jännitejakajassa on kiinnitetty erityistä huomiota amplitudin ja vaiheen tasaiseen taajuusvasteeseen, joka mahdollistaa tarkat mittaukset perusaallosta sekä kymmenien kilohertsien kytkentätaajuudella toimivista kytkinkomponenteista.



Suurjännitteen jakaminen

Tyypillisillä tehoanalysaattoreilla ei voida suoraan mitata yli 1000 VAC jännitteitä.

Hioki VT1005 -jännitteenjakaja mahdollistaa tarkat ja turvalliset mittaukset tehoanalysaattorilla aina 5 kVrms asti (7,1 kV peak).



Tarkat tehomittaukset

Hioki VT1005 voi mitata jännitteitä tarkasti laajalla kaistaleveydellä (DC–4 MHz). Tarkkuus on parempi kuin 0,1 % DC:llä ja verkkotaajuudella (50 Hz / 60 Hz). Laajan kaistaleveyden ja tasaisen amplitudi- ja vaihevasteen ansiosta laite mittaa tarkasti yleisesti käytössä olevia kytkentätaajuuksia (10 kHz) sekä inverttereitä, joissa käytetään nopeita piikarbidi- (SiC-)pohjaisia komponentteja, jotka toimivat huomattavasti suuremmilla taajuuksilla (10 kHz – 50 kHz).

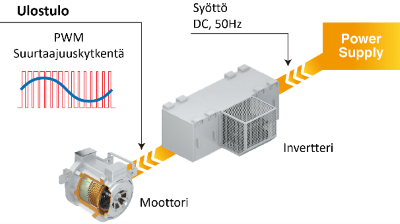

Huomioitavaa hyötysuhteen mittauksessa

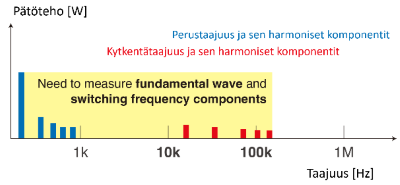

Invertterilähdön signaali (pätöteho) sisältää perustaajuuden komponenttien lisäksi myös kytkentätaajuuden komponentteja. Tämä edellyttää, että mittauksissa tarvitaan laajaa kaistaleveyttä ja tasaista amplitudi- sekä vaihevastetta.

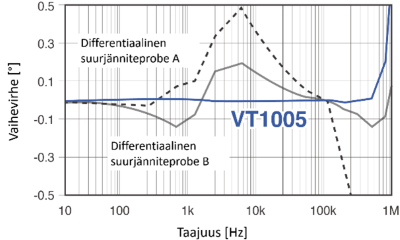

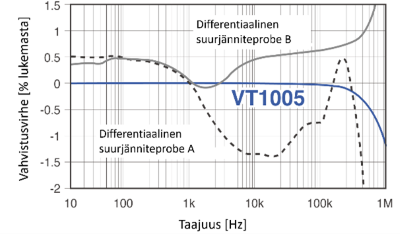

Differentiaalisen suurjänniteproben ja VT1005:n ero

Differentiaalisella suurjänniteprobella on laaja taajuuskaista, mutta mittaustarkkuus voi vaihdella suuresti laitteen ilmoitetulla taajuuskaistalla.

Hioki VT1005:n erinomainen tarkkuus ja tasainen taajuusvaste mahdollistavat tarkempien mittausten teon. Siksi VT1005:lla on mahdollista havaita 0,1 %:n hyötysuhteen muutos.

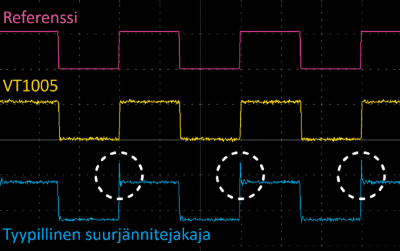

Erinomainen häiriönsietokyky – takaa tarkemmat mittaukset

Hioki VT1005:n erinomainen häiriönsietokyky mahdollistaa invertterien tarkat ja hyvin toistettavat hyötysuhdemittaukset. VT1005:ssa on erinomainen yhteismuotoisten suurtaajuushäiriöiden vaimennus, joka mahdollistaa tarkkojen ja hyvin toistettavien mittausten teon häiriöllisessä invertteriympäristössä.

Invertteriympäristöt ovat häiriöllisiä mittauspaikkoja, joten tarkkojen ja toistettavien hyötysuhdemittausten edellytyksenä on mittauslaitteiden erinomainen häiriövaimennus.

Hioki VT1005:n yhteismuotoinen häiriövaimennus (CMMR) on noin 80dB (100kHz) differentiaalisella sisääntulolla.







Suurjännitteisen laitteen hyötysuhteen mittaus tuvallisesti

Differentiaaliproben ja VT1005:n ero
