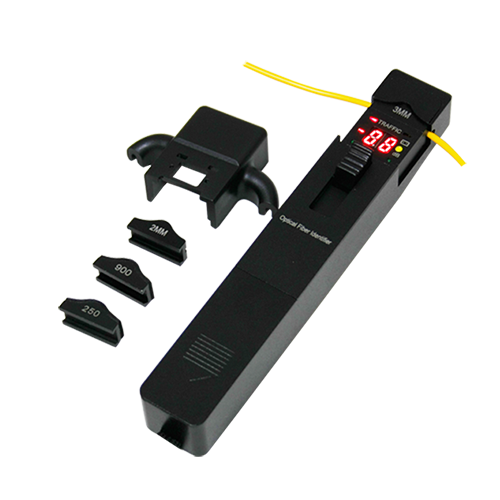

JW3306B Handheld Optical Fiber Identifier 800-1700nm
JW3306B
Ei varastossa
JW3306B -optinen kuidun tunnistaja tunnistaa nopeasti lähetetyn kuidun suunnan ja näyttää suhteellisen ytimen tehon vaurioittamatta taivutettua kuitua. Kun liikenne on läsnä, ajoittain kuuluva ääni aktivoituu.
JW3306B-optisen kuidun tunnistin tunnistaa moduloinnin, kuten 270Hz, 1kHz ja 2kHz. Kun niitä käytetään taajuuden havaitsemiseen, jatkuvasti kuuluva ääni aktivoituu. Saatavana on neljä sovitinpäätä: Ø0.25, Ø0.9, Ø2.0 ja Ø3.0. JW3306A- optinen kuidun tunnistaja saa virtansa 9 V alkaliparistosta.
Ominaisuudet:
- Helppo käyttää ”YKSI NÄPPÄIN” -toiminnolla.
- Tunnistaa tehokkaasti liikenteen suunnan ja taajuusäänen (270Hz, 1KHz, 2KHz) äänivaroituksella.
- Näyttää suhteellisen ydinvoiman
- Tarkempi testi Sunshadella
- Helposti vaihdettavat adapterit
- Kestävä metallikotelo ja laadukas rakenne
- Matalan akun ilmaisin
Käyttö:
- Televiestinnän ylläpito
- CATV-huolto
- Kuituoptiset laboratoriotestaukset
- Muut kuituoptiset mittaukset
Tekniset tiedot:
Tunnistettu aallonpituusalue: 800 - 1700nm
Tunnistettu signaalityyppi: CW, 270Hz ± 5%, 1kHz ± 5%, 2kHz ± 5%
Ilmaisimen tyyppi: Ø1mm InGaAs 2kpl
Sovitintyyppi: Ø0.25 (soveltuu paljaalle kuidulle), Ø0.9 (soveltuu Ø0.9-kaapelille), Ø2.0 (soveltuu Ø2.0-kaapelille), Ø3.0 (soveltuu Ø3.0-kaapelille).
Signaalin suunta: Vasen ja oikea LED
Signaalin suunnan testialue (dBm, CW/0,9 mm paljaskuitu): -46 ~ 10 (1310nm), -50 ~ 10 (1550nm)
Signaalin tehon testialue (dBm, CW/0,9 mm paljaskuitu): -50 ~ + 10
Signaalin taajuuden näyttö (Hz): 270, 1 k, 2 k
Taajuustestausalue (dBm, keskiarvo):
Ø0,9, Ø2,0, Ø3,0: -30 ~ 0 (270Hz, 1KHz), -25 ~ 0 (2KHz)
Ø0,25: -25 ~ 0 (1 kHz, 2 kHz), -20 ~ 0 (2 kHz)
Lisäyshäviö (dB, tyypillinen arvo): 0,8 (1310nm), 2,5 (1550nm)
Alkaline paristo (V): 9
Käyttölämpötila (℃): -10－ + 60
Varastointilämpötila (℃): -25－ + 70 ° C
Mitta (mm): 196X30.5X27
Paino (g): 200
JW3306B-optisen kuidun tunnistin tunnistaa moduloinnin, kuten 270Hz, 1kHz ja 2kHz. Kun niitä käytetään taajuuden havaitsemiseen, jatkuvasti kuuluva ääni aktivoituu. Saatavana on neljä sovitinpäätä: Ø0.25, Ø0.9, Ø2.0 ja Ø3.0. JW3306A- optinen kuidun tunnistaja saa virtansa 9 V alkaliparistosta.
Ominaisuudet:
- Helppo käyttää ”YKSI NÄPPÄIN” -toiminnolla.
- Tunnistaa tehokkaasti liikenteen suunnan ja taajuusäänen (270Hz, 1KHz, 2KHz) äänivaroituksella.
- Näyttää suhteellisen ydinvoiman
- Tarkempi testi Sunshadella
- Helposti vaihdettavat adapterit
- Kestävä metallikotelo ja laadukas rakenne
- Matalan akun ilmaisin
Käyttö:
- Televiestinnän ylläpito
- CATV-huolto
- Kuituoptiset laboratoriotestaukset
- Muut kuituoptiset mittaukset
Tekniset tiedot:
Tunnistettu aallonpituusalue: 800 - 1700nm
Tunnistettu signaalityyppi: CW, 270Hz ± 5%, 1kHz ± 5%, 2kHz ± 5%
Ilmaisimen tyyppi: Ø1mm InGaAs 2kpl
Sovitintyyppi: Ø0.25 (soveltuu paljaalle kuidulle), Ø0.9 (soveltuu Ø0.9-kaapelille), Ø2.0 (soveltuu Ø2.0-kaapelille), Ø3.0 (soveltuu Ø3.0-kaapelille).
Signaalin suunta: Vasen ja oikea LED
Signaalin suunnan testialue (dBm, CW/0,9 mm paljaskuitu): -46 ~ 10 (1310nm), -50 ~ 10 (1550nm)
Signaalin tehon testialue (dBm, CW/0,9 mm paljaskuitu): -50 ~ + 10
Signaalin taajuuden näyttö (Hz): 270, 1 k, 2 k
Taajuustestausalue (dBm, keskiarvo):
Ø0,9, Ø2,0, Ø3,0: -30 ~ 0 (270Hz, 1KHz), -25 ~ 0 (2KHz)
Ø0,25: -25 ~ 0 (1 kHz, 2 kHz), -20 ~ 0 (2 kHz)
Lisäyshäviö (dB, tyypillinen arvo): 0,8 (1310nm), 2,5 (1550nm)
Alkaline paristo (V): 9
Käyttölämpötila (℃): -10－ + 60
Varastointilämpötila (℃): -25－ + 70 ° C
Mitta (mm): 196X30.5X27
Paino (g): 200
Tuotekoodi: JW3306B
